变频器如今在工业生产中扮演着越来越重要的角色，几乎所有的工厂或者生产线都会使用到变频器。很多人想要学习变频器，但是一看到厚厚的手册、成千上百个参数就打起了退堂鼓，感觉变频器好复杂自己学不会。那么实际应用中需要搞明白所有的参数吗？其实是没必要的，特别是对于刚接触变频器的朋友来说，首要目标不是要搞懂每一个参数是什么用，如果一上来就想搞懂每一个参数的用处，然后再去调试变频器，那肯定是浪费时间精力的。

    学习变频器正确的方法是想办法先让变频器运行起来，然后带带上负载，如果实际效果达不到我们想要的效果，再去找相关参数进行修改，直到最终达到满意的效果。其实大多数情况下，变频器的应用就是调电机转速，至于PID、张力控制或者定位这些高级一点应用都是在基础应用完全掌握之后才考虑的事情，不要把学习顺序搞反。

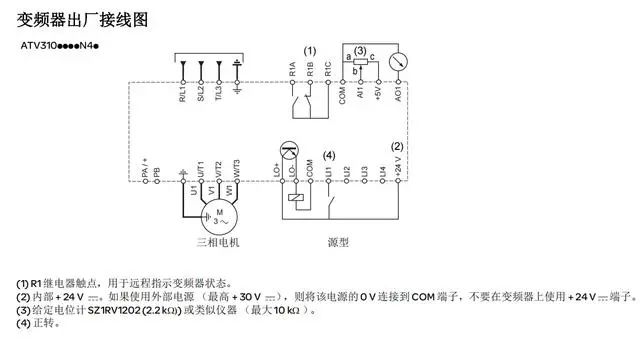

出厂接线图

    那么如何让变频器运行起来呢？很简单，只要把握住三个基本方面，即命令源、频率源、电机相关参数设定。所有品牌的变频器，无论国产还是进口，高端还是低端，都会有这三个方面的参数，当然不同的变频器对于这三个方面叫法可能不同比如有的命令源叫命令通道，频率源叫给定通道等等，但是其本质是一模一样的。

    今天我们先来看一下命令源，什么命令源？从字面意思理解就是命令的源头嘛，那不就是让你选择通过什么方法去给变频器启动、停止命令。这也是变频器运行起来的第一要素，其实只要给变频器运行命令，它就能运行起来。

    看到这里，可能有了解变频器知识的朋友会说，说的不对，如果只给启动命令、频率源不给频率的话是启动不起来的，这句话是不对的，给变频器启动命令后变频器就能运行起来，只是输出的频率为0，电机看起来没转，因此给人感觉变频器没运行，但是变频器实际是运行的，无论是从面板还是相应的已经配置好运行反馈信号的端子输出状态来看，变频器都是运处于运行状态的，这点不要搞混。

命令源设置

    再次强调一下，配置好相应的命令源，并使用该命令源给变频器啊启动命令后变频器就可以运行起来了，是不是很简单？

    那么变频器的命令源有几种呢？换句话说控制变频器启停有几种方法呢？我总结共有三种方法，分别是面板启停、端子启停、通讯启停。同样的所有品牌的变频器都会有这三种启动方式，只是相应的操作方法略有差别，这也很好理解，以面板启停为例，不同品牌的变频器面板按钮都不一样，怎么可能通过面板启停变频器时操作能完全一样？这就需要看说明书上的具体操作步骤了，学会一种其余的都差不多。下面就以施耐德ATV310变频器来讲一下这三种启动方式。

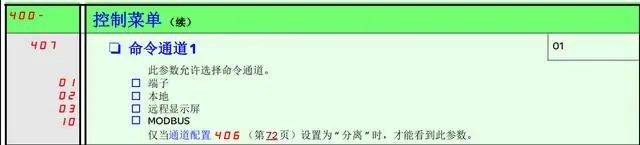

    第一种，面板启动，面板启动就是从变频器自带的操作面板上，通过相应的按键来启动变频器，具体到该变频器需要将参数407设置为02，然后就可已通过面板上RUN和STOP对变频器进行启停操作了。

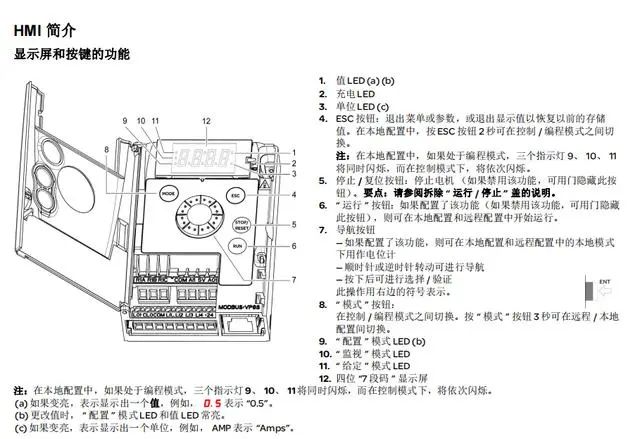

变频器面板

    第二种，端子启动，端子启动就是通过控制变频器的数字量输入端子来控制变频器的启停，具体到该变频器需要将参数407设置为01，然后变频器默认LI1为正转命令，两线制源型接法，根据相应的接法闭合LI1端子处的触点，变频器就开始运行，相应的断开LI1端子处的触点，变频器就停止运行，这种模式也是用的比较多的，通常LI1端子处的触点为继电器的常开点，通过控制继电器的吸合和断开即可控制变频器的启动和停止。

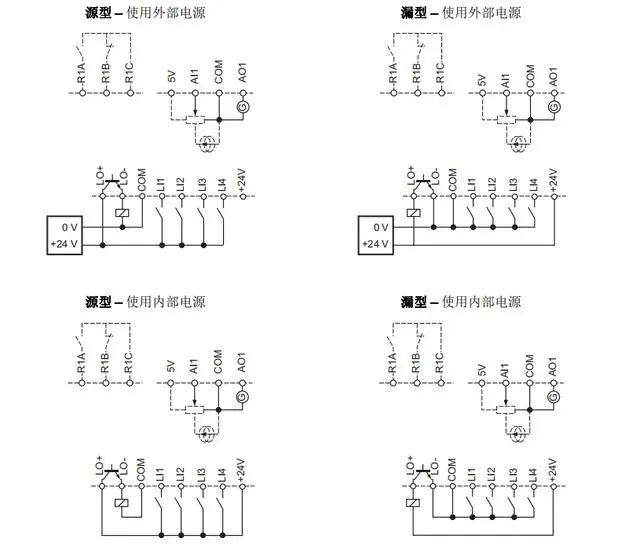

端子接线

    第三种，通讯启停，通讯启停就是通过变频器所支持的通讯协议来给变频器发送相应的控制字来控制变频器的启停，几乎所有的变频器都支持MODBUS通讯，很多变频器除此之外还会支持自家的通讯协议，比如西门子变频器还支持USS和PROFINET协议等。具体到该变频器，其支持MODBUS协议，我们将407参数设置为01，然后将通讯线连接好，设置好波特率、数据位、停止位、奇偶校验位和从站地址，在通信建立连接后，就可以通过上位机比如触摸屏、PLC或者DCS等通过通讯发给变频器控制字地址16#8501分别发送16#000F和16#0007，就可以控制变频器的启停。

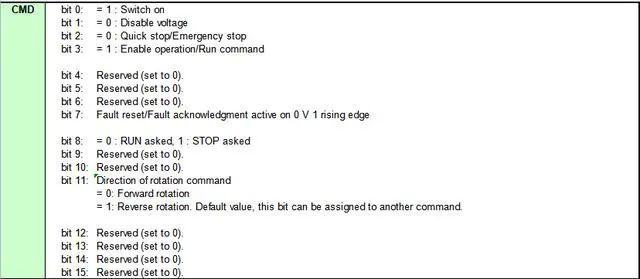

通讯控制字含义

    另外该款变频器还有远程显示屏模式，该显示屏就相当于一个可分离的面板，其本质是通过通讯与变频器建立连接后，通过该显示屏对变频器进行启停操作，同面板启动基本相同，在此不再赘述。
