三菱A540-22KW变频器维修之单板运行的OC1屏蔽方法

在维修三菱变频器的时候，我们经常会在不装模块的情况下进行运行，好让我们能正确地判断驱动部分是否正常工作，但是三菱的变频器在不装模块的情况下很难屏蔽掉报警信号，正好接到几台三菱A540-22KW变频器维修，用户又不急，让我有了充分的时间来研究此机单板运行的方法，终于成功了，此方法特分享给各位。

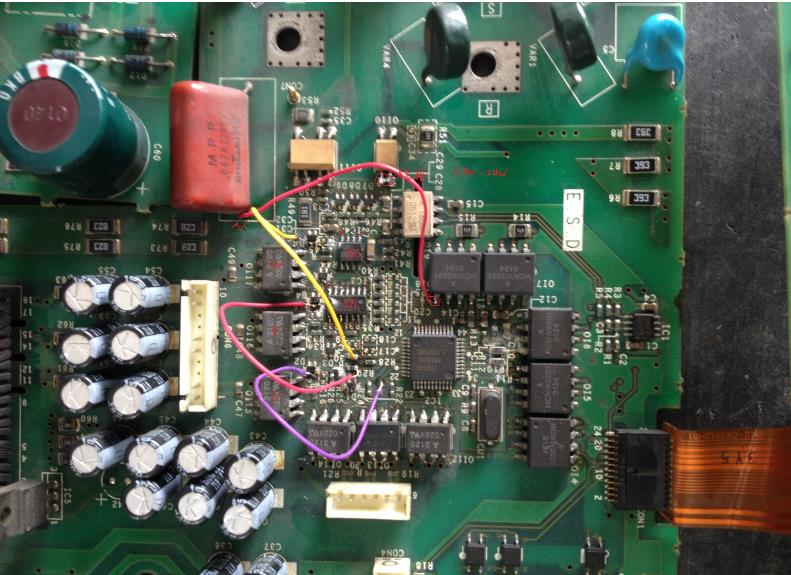

这是屏蔽方法的跳线图.
方法：1．将三相检查光耦进行次级短接，取消三相检测，否则会引起运行无频率显示。
         2．在P,N端接上DC530V电压，在RI,SI端接上交流380V。
         3．将IC501(1302H02)第11脚与OI5（光耦HWCN2601)第5脚进行端接。

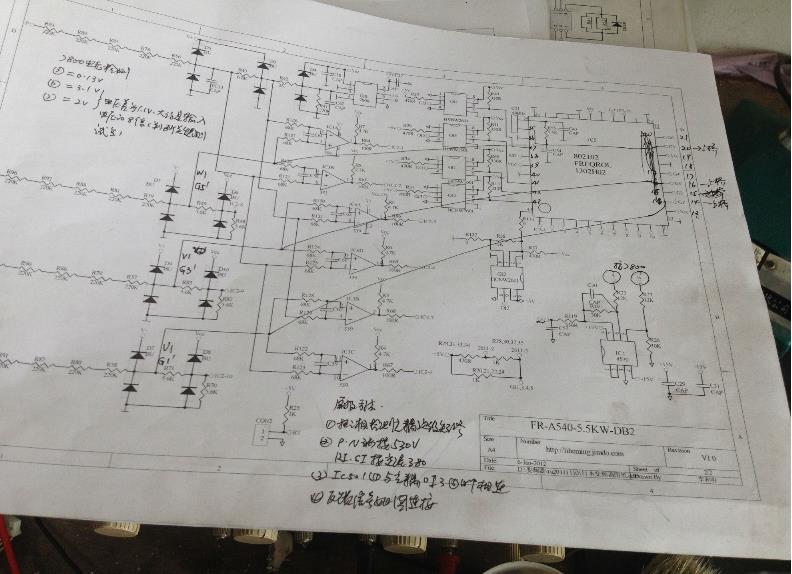

         4．反馈信号如下图进行端接。

说明：因没有22KW的电路图，故用5.5KW的电路图，其原理是一样的，G1,G3,G5是上桥驱动信号，从1302h02直接接出来，不要接在其后面的电阻上。

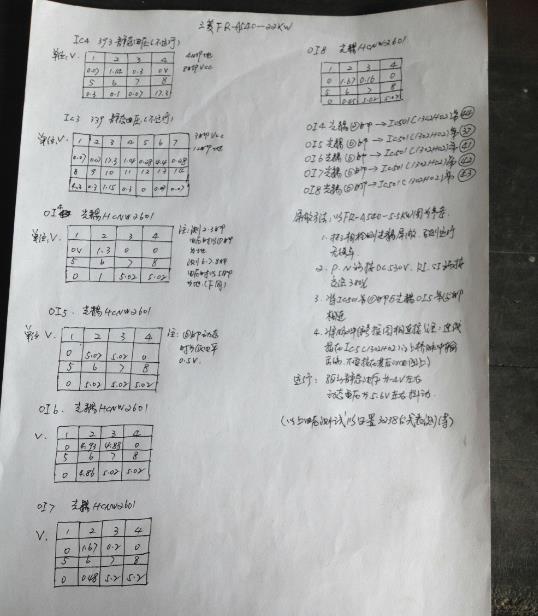

这是393和339的各脚静态电压值，供参考。

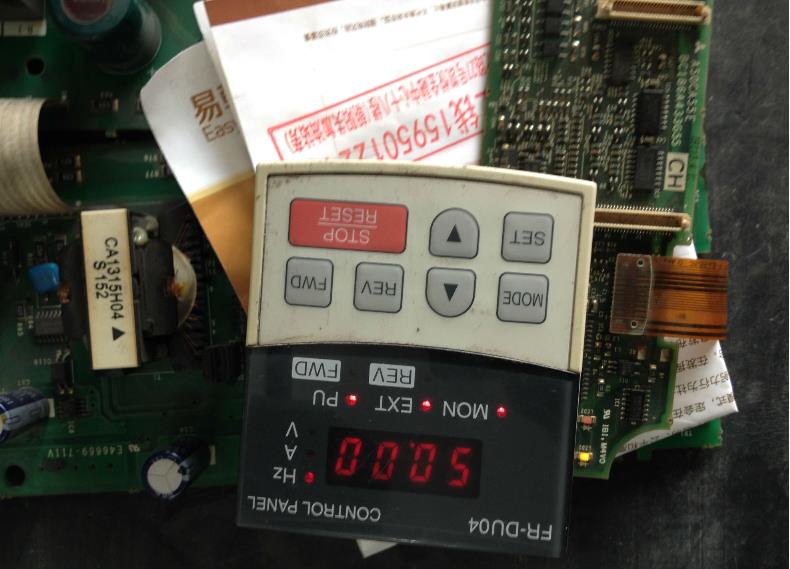

连接正确就可以运行了

此驱动静态电压为-4.2V左右，动态电压为5.6V左右抖动

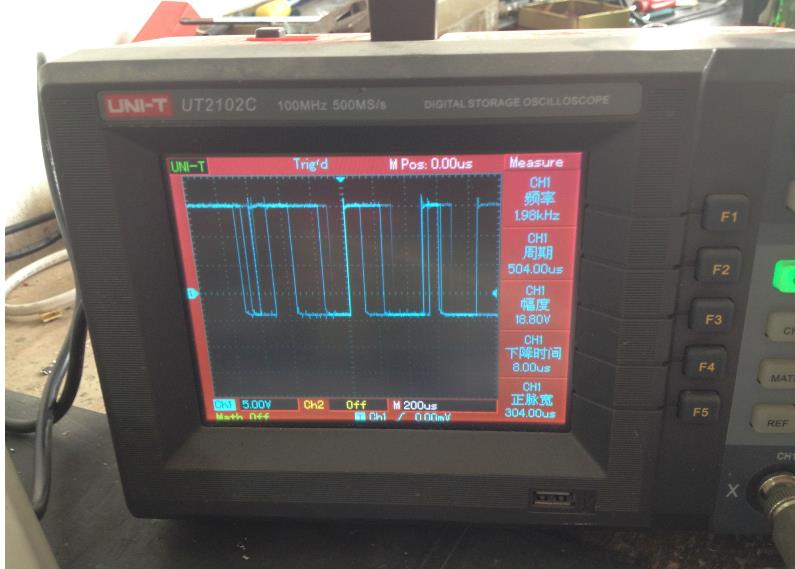

变频器维修波形图有点抓不住，是因为测试的时候频率有点高，但不影响判断。如有不妥之处，欢迎指正。

转载自工控论坛，感恩论坛大神“沈振”的无私奉献！
