继电器检测详解：从核心功能到检测方法

1、继电器的功能特点

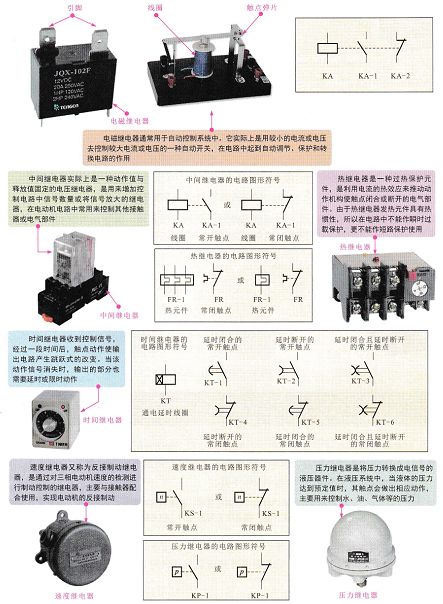

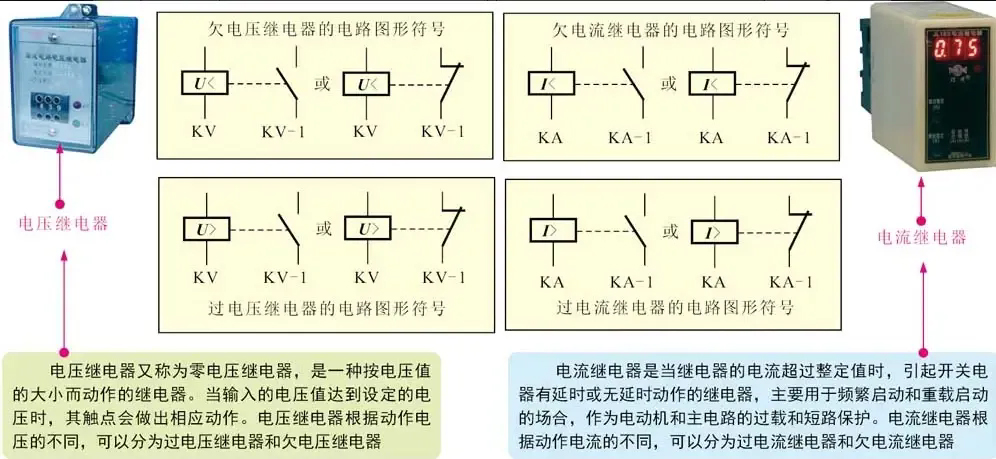

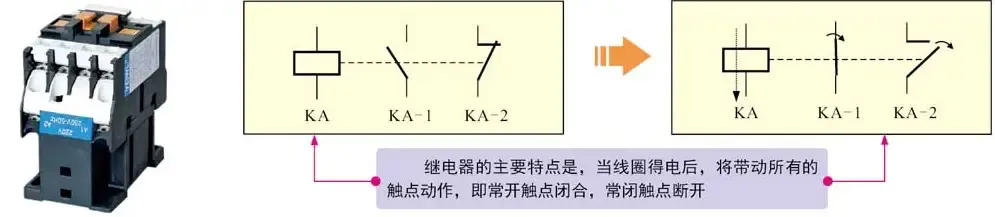

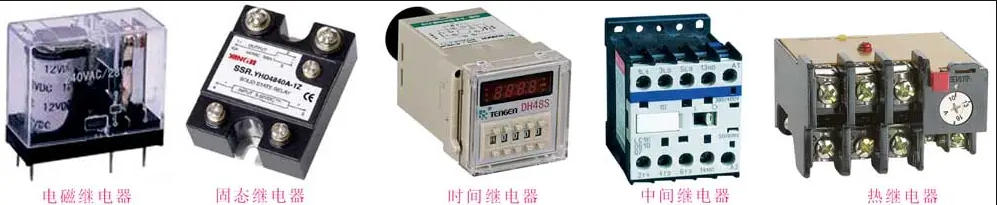

    继电器是一种由弱电通过电磁线圈控制开关触点的器件，由驱动线圈和开关触点两部分组成。其电路图形符号一般包括线圈和开关触点两部分，开关触点的数量可以为多个，如图3所示。

图3 继电器的功能特点

2、继电器的检测方法

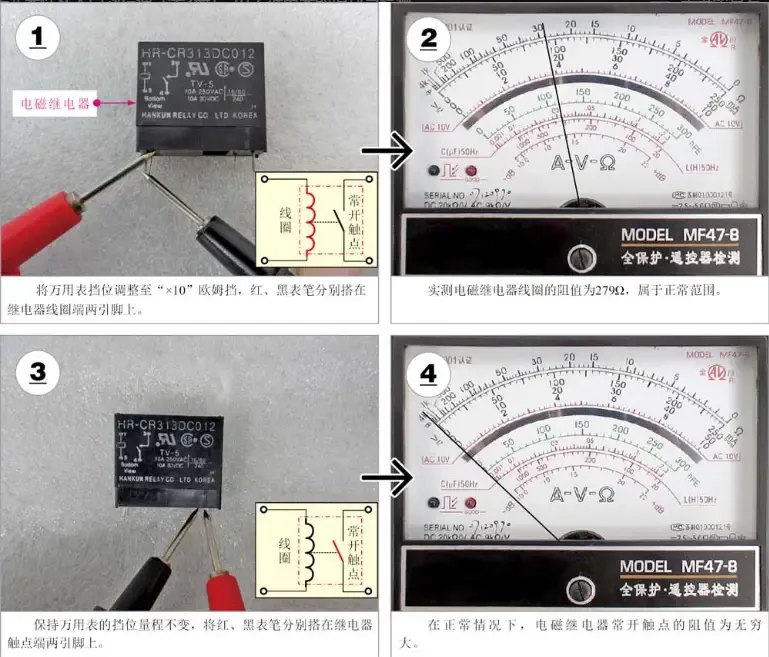

图4  普通电磁继电器的检测方法

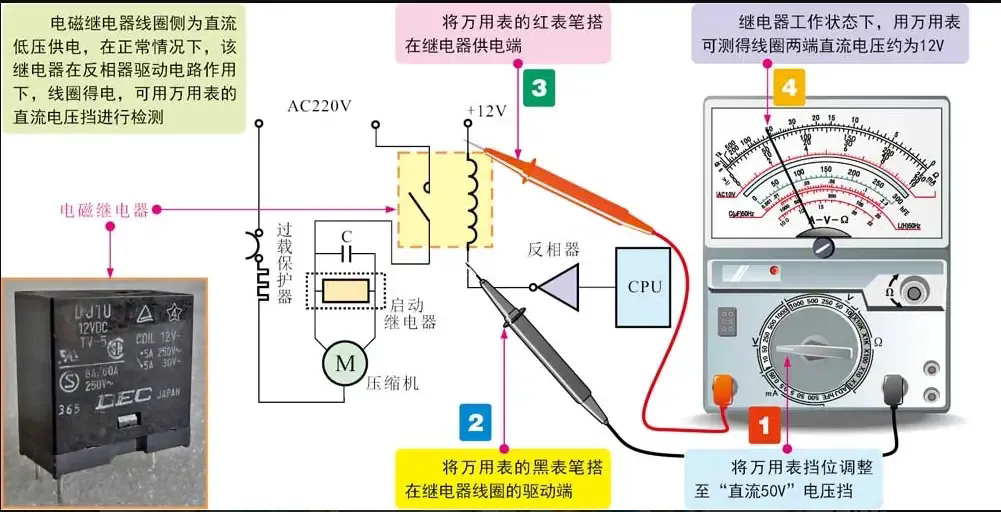

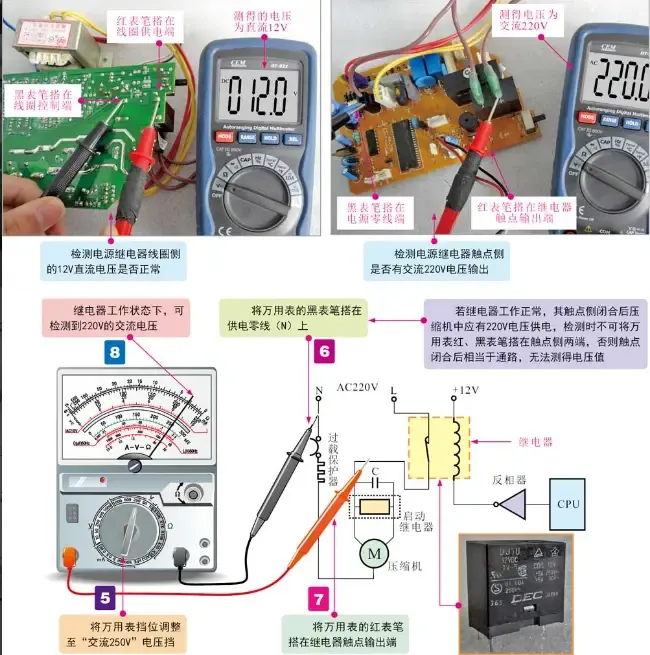

    使用万用表电阻挡检测电磁继电器时，检测线圈侧和触点侧的阻值，只能简单判断继电器内部线圈有无开路、触点有无短路故障，但无法判断出继电器能否在线圈得电时正常动作。使用万用表检测电磁继电器，还可将电磁继电器置于特定环境下的电路中，根据电磁继电器在电路中的功能，即线圈在有直流供电条件时，控制触点动作，由触点动作实现对线路的通、断控制。根据电路功能，可使用万用表检测电磁继电器线圈上的供电电压及触点控制的通、断状态来准确判断电磁继电器是否良好，如图5所示。

    使用万用表电压挡检测电磁继电器，需要满足一定的供电条件和环境。实际检测时，需要特别注意人身安全，操作人员应避免身体任何部位与带有220V电压的器件或触点碰触，否则可能会引起触电危险。
