实例分享 |三菱F740变频器开关电源故障维修解析

      客户送来一台设备用的三菱F740 7.5KW的机器，比较着急，说停机了一天再开机就没有电源了。也就是三无故障，打开机器测试了整流桥和UVW，没有发现击穿损坏，那么看来应该就是电源引起的故障。于是开始检修这台机器的开关电源。

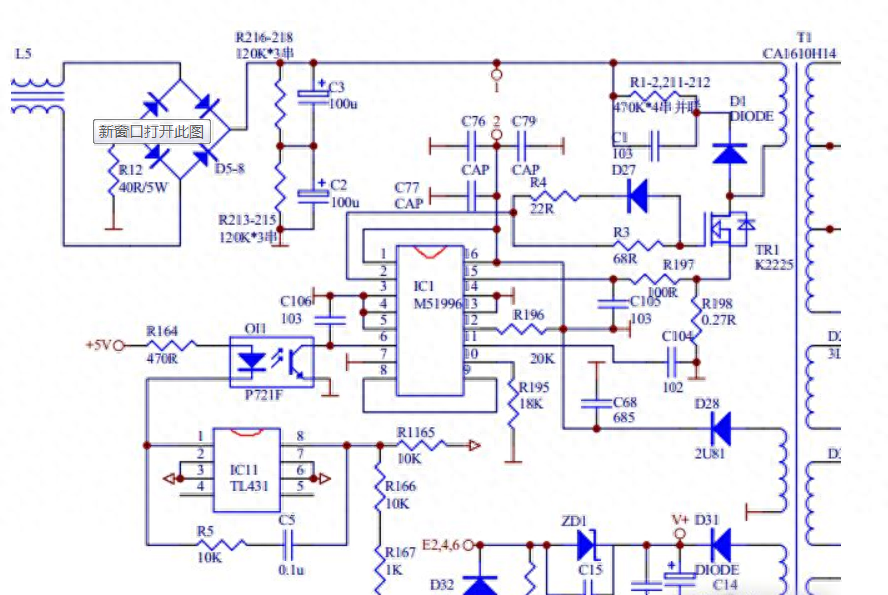

      三菱F740的开关电源是用M51996为核心的震荡芯片，那么首先检查开关管，到开关管的DC电压，开关管驱动电阻电容等外围，都没发现问题，于是给51996 16 14脚加一个直流电压，一直加到17.5V芯片开始起震，不加DC高压，测量开关管G极，发现有40千赫的矩形脉冲波，幅度稳定，波形正常，说明芯片给出的驱动信号已经来了。

      再次上电，发现电源还是不能起来，这时候就测了一下16 14脚的电压，仅仅13.9V，查阅了三菱M51996的PDF手册发现该芯片起震电压是比较高的，不像28 38XX，它IC工作要在17V左右（典型），那么如果说这个IC在上电的瞬间得不到一个17V的起跳电压，显然IC不会正常工作。

      为了验证思路，在开关管D极串入两个220V 40W灯泡，然后用外接直流调压台给IC加电压到17V，果然开关电源起震了，三菱机器的5V 12V 24V各路电压已经出现，那么很明显就是因为开机瞬间的起跳电压不足，达不到IC的工作条件，所以开关电源不工作，然后通过自己盘查启动电路部分，二极管，5UF电容，最后发现16脚有个贴片电容有比较严重的漏电导致启动瞬间的起跳电压无法达到引起开关电源的不能启动，最后拆下它，清洗干净PCB，对线路板进行烘干，更换同规格电容，机器故障排除！！

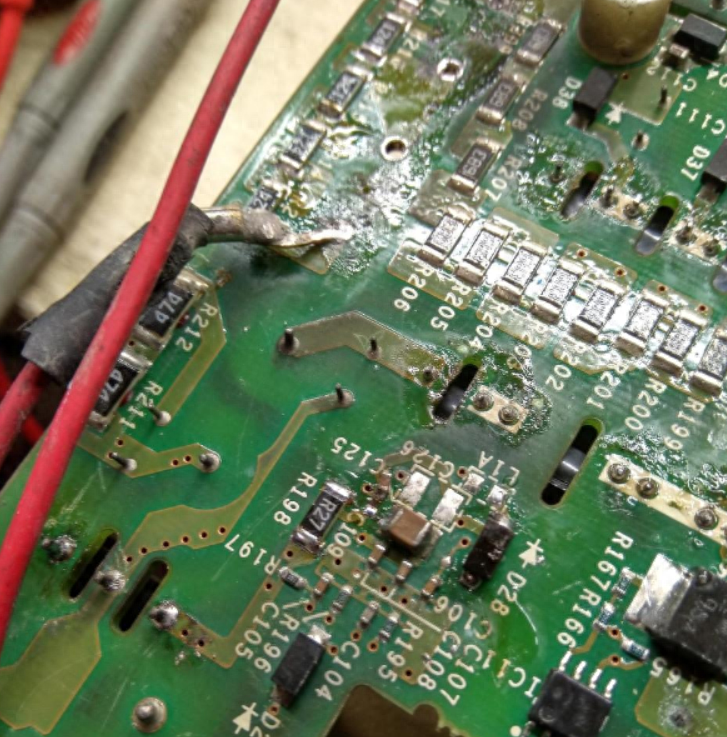

      下图有个贴片电容就是引起故障的那个。
