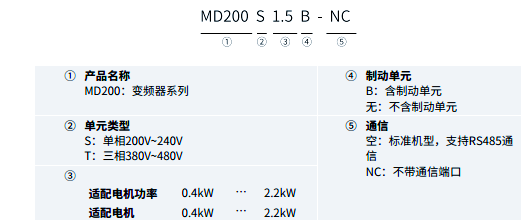

MD200系列变频器，作为一款简易型变频器，专为控制和调节三相交流异步电机的速度与转矩而设计。其应用广泛，涵盖纺织、造纸、拉丝、机床、包装、食品等多个行业，同时也可用于风机、水泵及各类自动化生产设备的驱动。

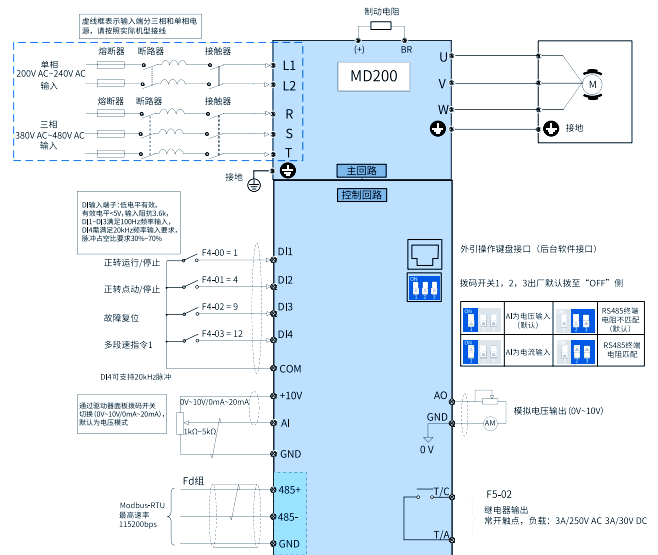

端子接线图

参数一览表

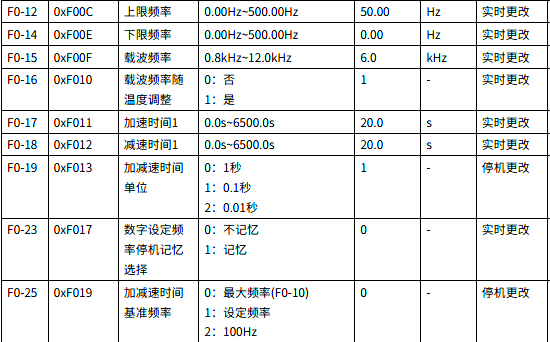

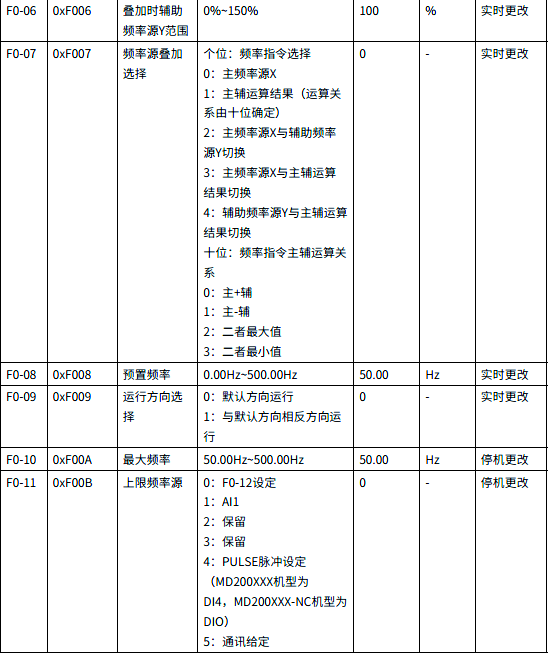

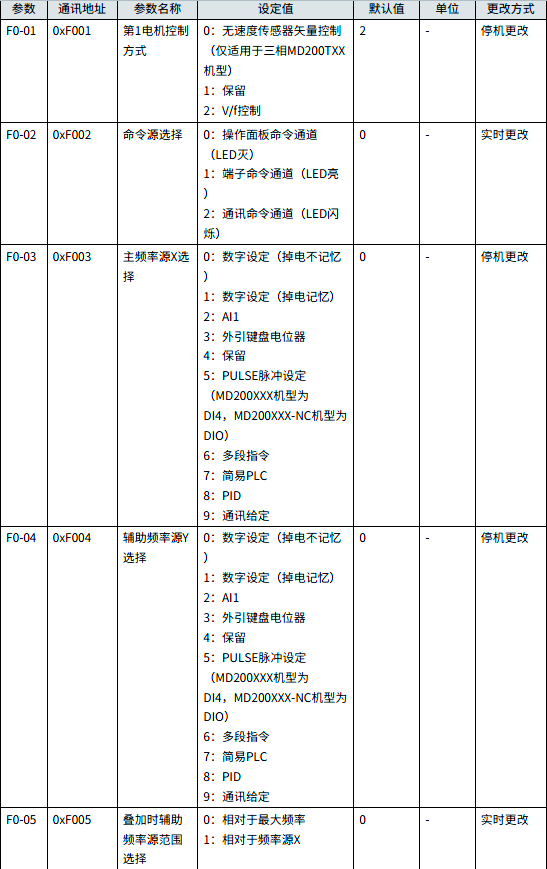

F0：基本功能

电机参数概览

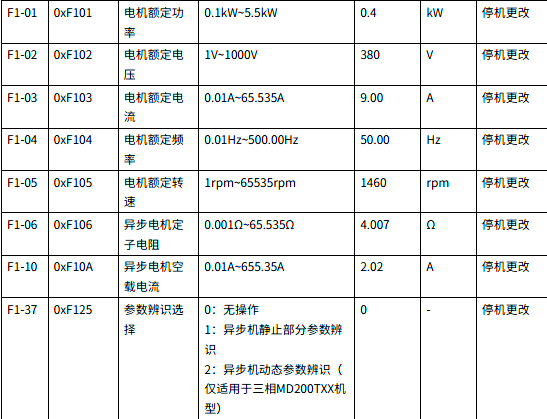

F1：电机核心数据

电机参数概览

F2 矢量控制参数

F2-00 速度环比例增益1
F2-01 速度环积分时间1
F2-02 切换频率1
F2-03 速度环比例增益2
F2-04 速度环积分时间2
F2-05 切换频率2
F2-06 矢量控制转差增益
F2-08 矢量控制过励磁增益
F2-09 速度控制转矩上限源
F2-10 速度控制转矩上限数字设定
F2-11 速度控制(制动)转矩上限源
F2-12 (制动)转矩上限数字设定
F2-13 励磁调节比例增益
F2-14 励磁调节积分增益
F2-15 转矩调节比例增益
F2-16 转矩调节积分增益
F2-17 速度环积分属性
F2-19 转矩前馈滤波时间
F2-21 弱磁区最大转矩系数
F2-22 发电功率上限（仅适用于单相MD200SXX 机型）

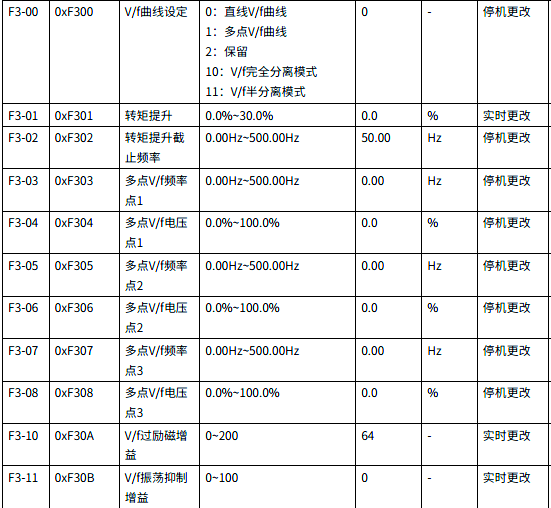

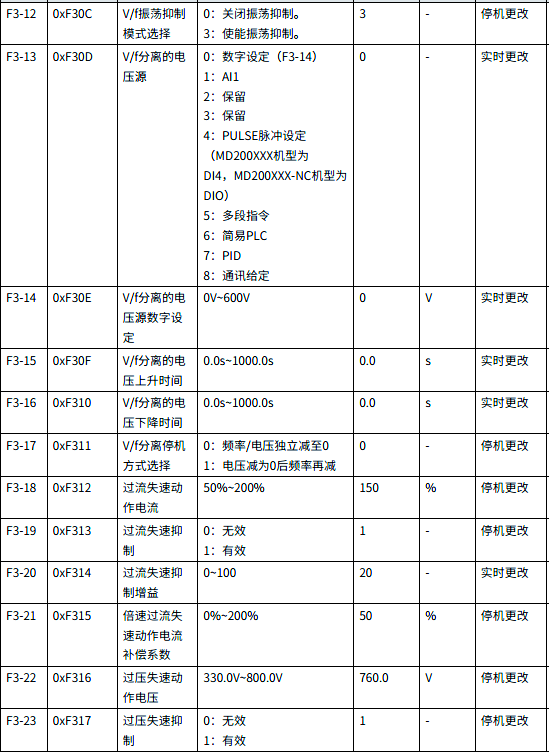

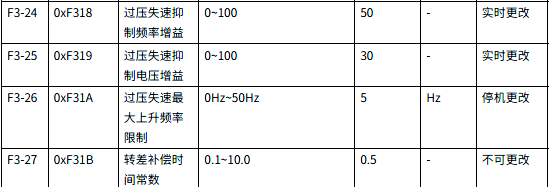

接下来，我们将探讨另一组重要的电机参数——F3 V/f控制参数。这些参数对于电机的稳定运行和性能优化具有重要意义。在接下来的内容中，我们将深入剖析这些参数的作用和调整方法。

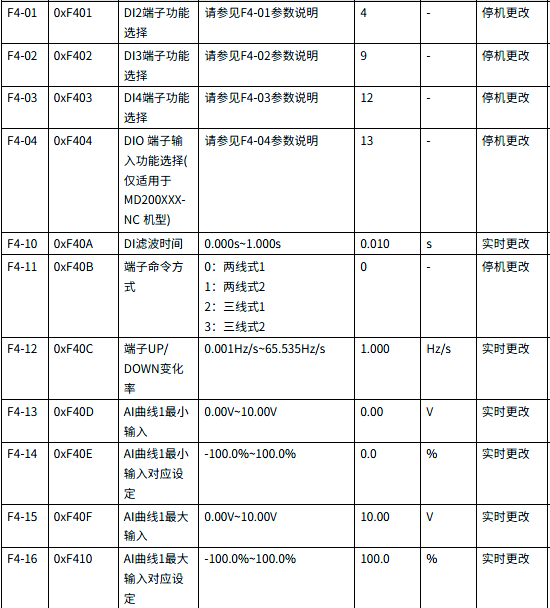

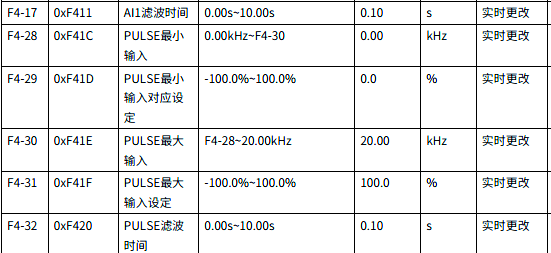

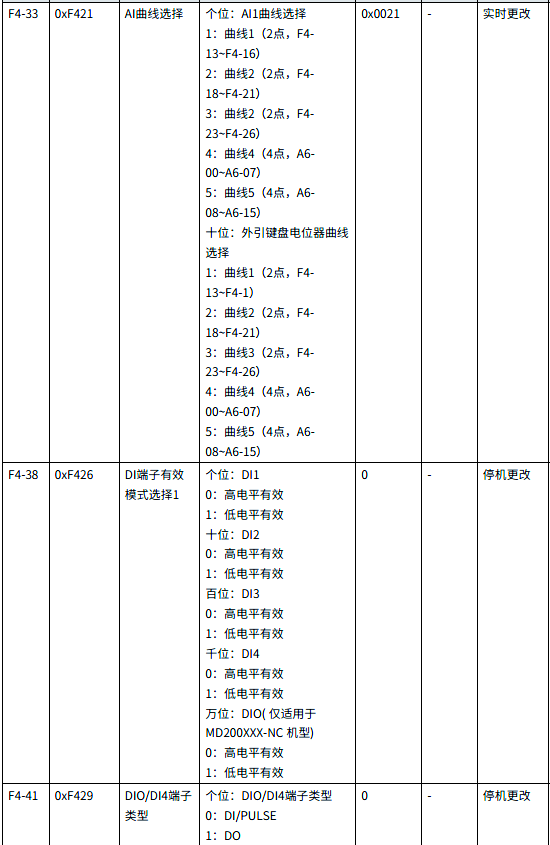

F4 输入端子概览

在电机控制系统中，F4输入端子扮演着至关重要的角色。它们负责接收和处理来自外部的信号，进而影响电机的运行状态和性能。通过合理配置和调整这些输入端子，可以实现对电机的高效控制和优化操作。接下来，我们将深入探讨F4输入端子的相关参数和配置方法。

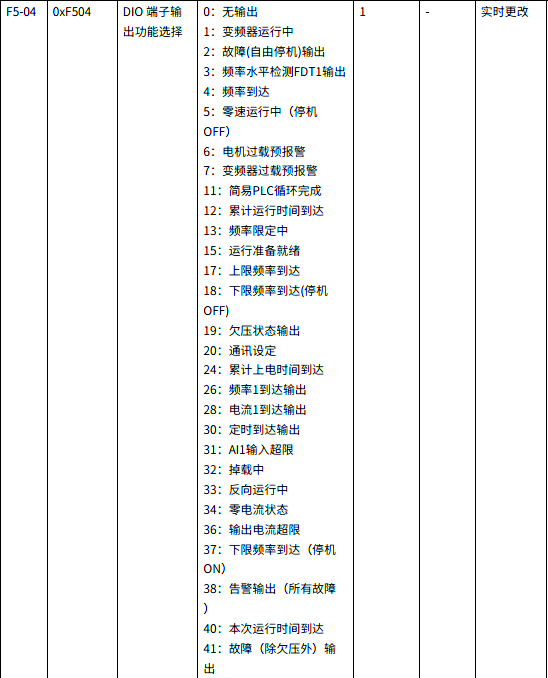

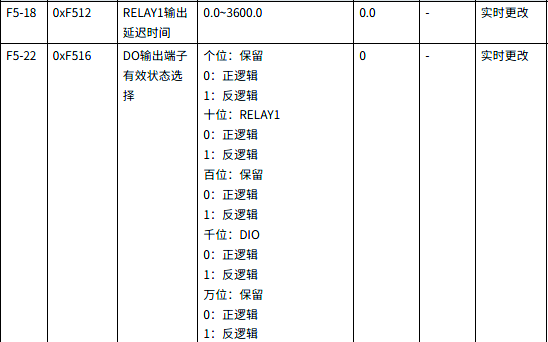

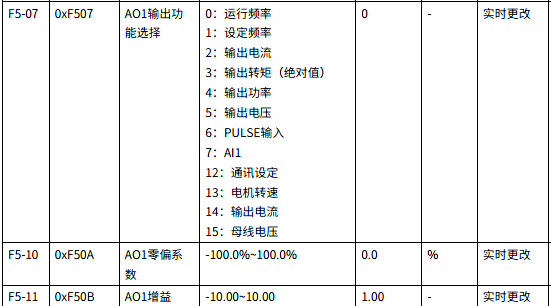

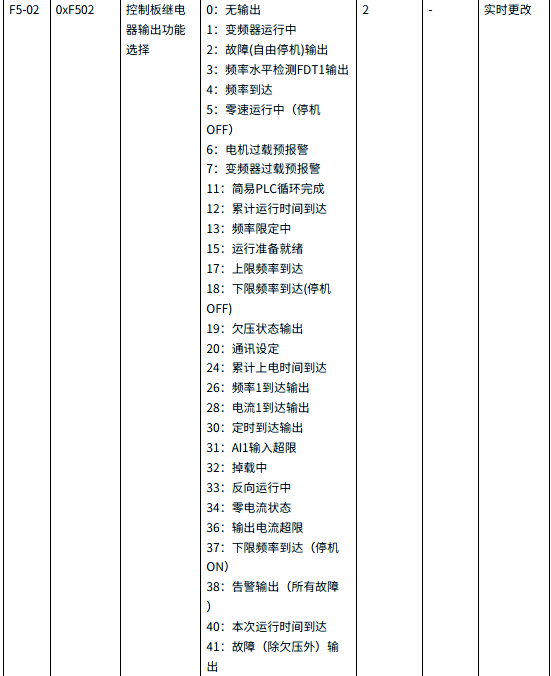

F5 输出端子概览

在电机控制系统中，F5输出端子同样占据着举足轻重的地位。它们负责将处理后的信号输出到外部设备，从而实现对电机运行状态和性能的精准控制。通过细致调整和优化这些输出端子的配置，可以进一步提升电机控制系统的性能和效率。接下来，我们将一同探索F5输出端子的关键参数及其配置技巧。

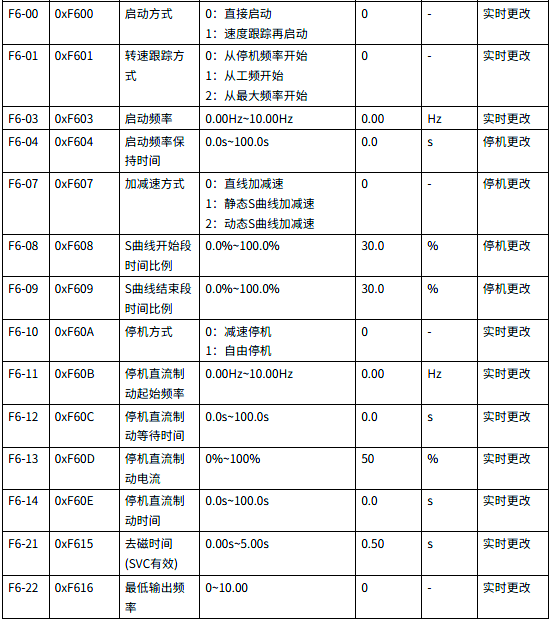

F6 启停控制

在电机控制系统中，F6启停控制功能同样不可或缺。它负责根据需求启动或停止电机，确保系统的平稳运行和能源的有效利用。通过合理配置F6启停控制，我们可以实现对电机运行状态的灵活掌控，进一步优化系统的整体性能。接下来，我们将深入探讨F6启停控制在电机控制系统中的作用及其配置要点。

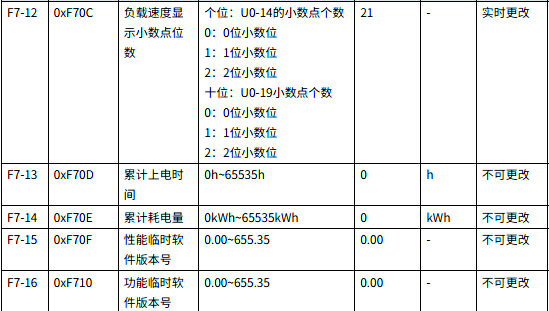

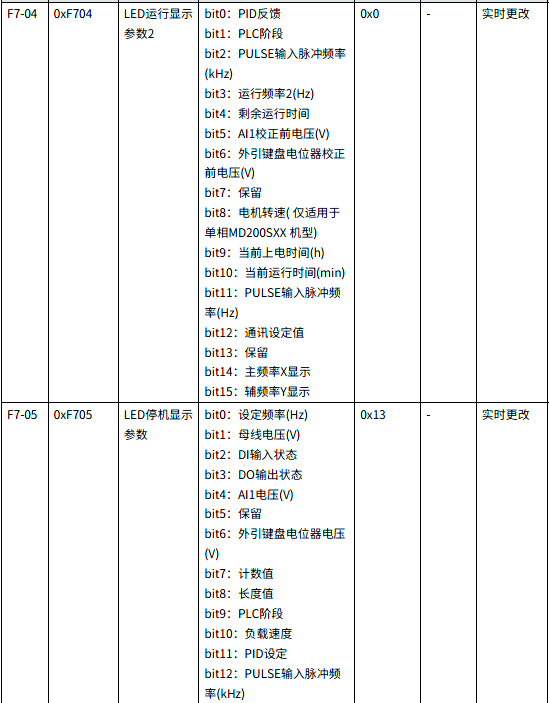

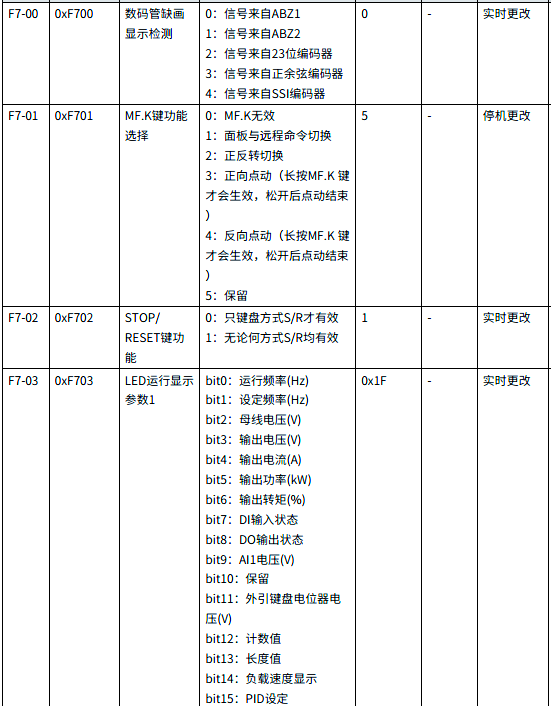

F7 键盘与显示配置

在电机控制系统中，F7键盘与显示配置同样占据重要地位。它主要负责提供用户界面，让操作人员能够直观地监控和控制电机的运行状态。通过键盘输入和显示屏的反馈，用户可以轻松地启动、停止电机，并实时获取电机的运行数据，从而实现对电机控制的精准把握。接下来，我们将详细探讨F7键盘与显示在电机控制系统中的配置方法和应用技巧。

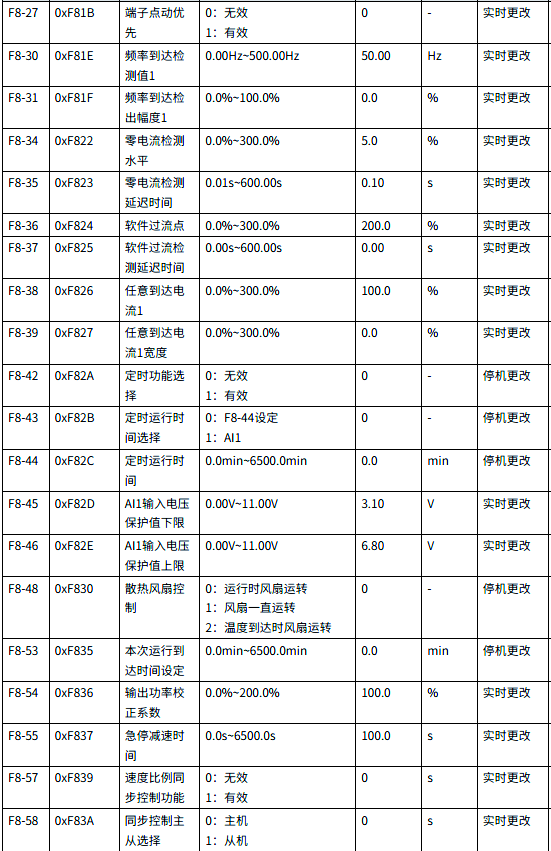

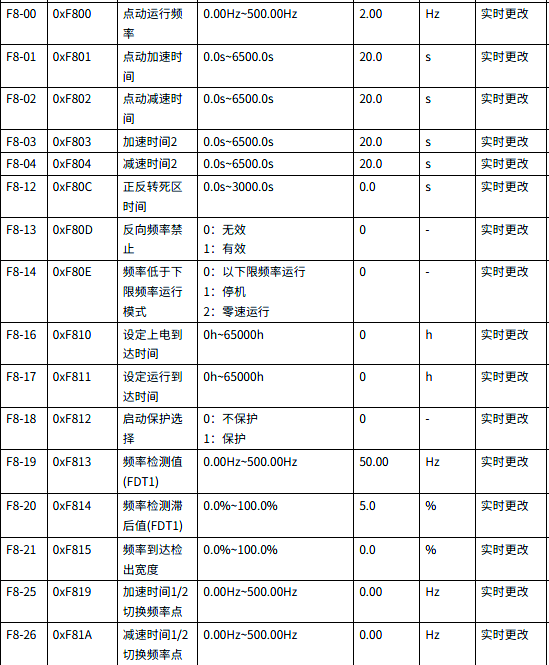

F8 辅助功能

在电机控制系统中，F8辅助功能键扮演着不可或缺的角色。它提供了额外的操作选项，帮助用户更灵活地监控和控制电机的运行。通过F8键，用户可以轻松访问一系列预设的功能，如电机状态查询、参数设置以及故障诊断等，从而进一步提升电机控制的便捷性和效率。接下来，我们将深入探讨F8辅助功能在电机控制系统中的应用及其带来的诸多便利。

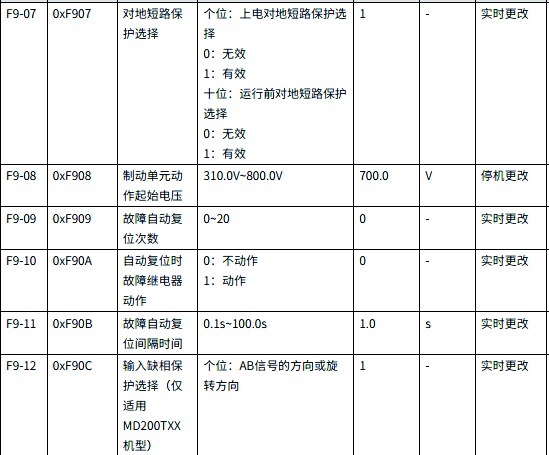

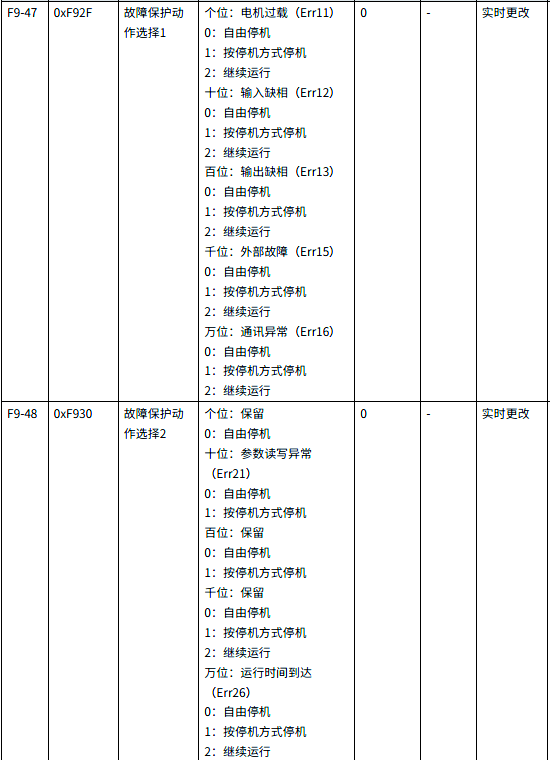

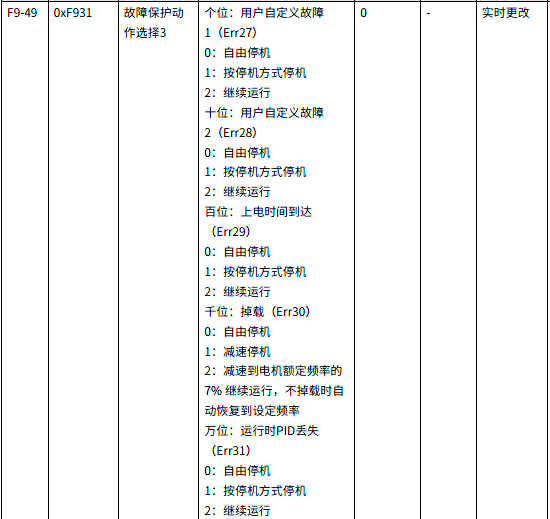

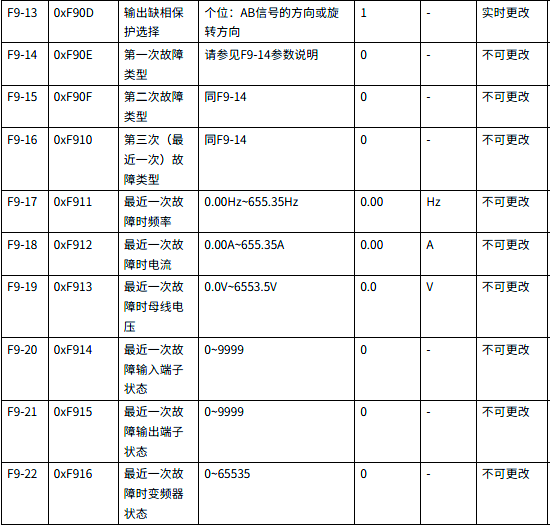

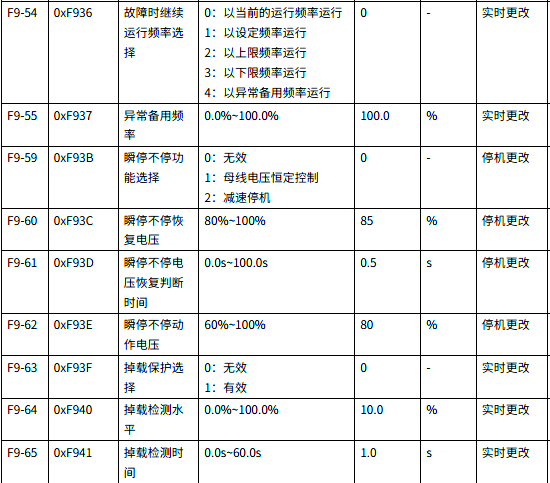

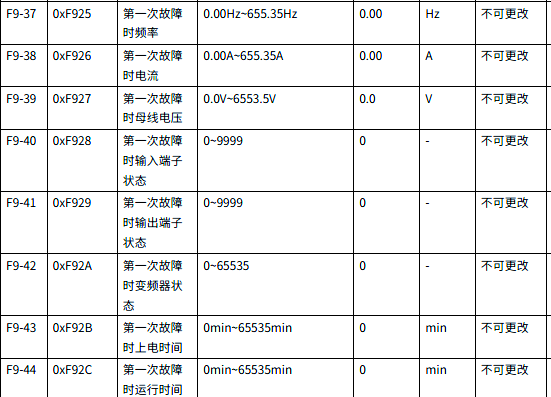

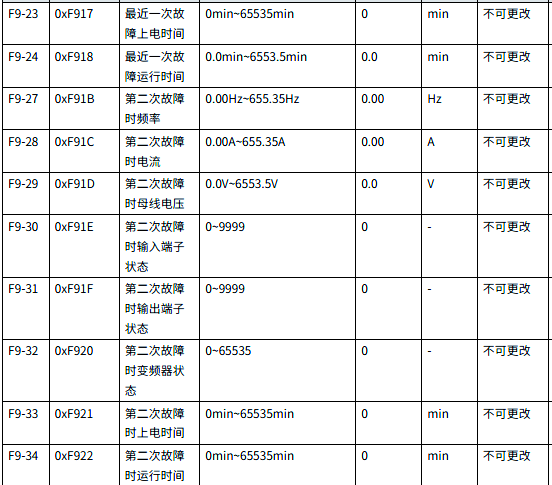

F9 故障与保护

在电机控制系统中，F9功能主要涉及故障检测与保护机制。它能够实时监控电机运行状态，一旦发现异常或故障，立即启动保护措施，确保电机安全可靠地运行。通过F9功能，用户可以及时发现并处理潜在问题，有效预防电机损坏，延长其使用寿命。

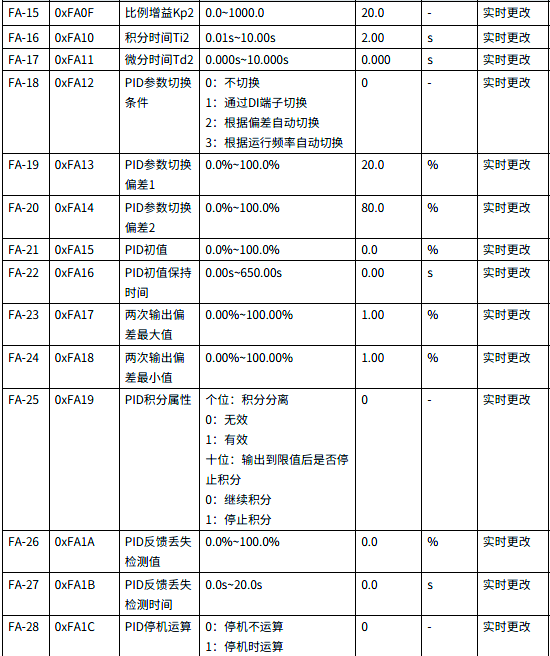

FA PID功能

FA PID功能在电机控制系统中扮演着关键角色。它通过对电机运行过程中的反馈进行实时分析和处理，实现精确的PID控制。这种功能能够根据电机状态和需求，智能调节控制参数，从而确保电机的高效稳定运行。通过FA PID功能的运用，用户可以轻松实现对电机性能的优化和调整，提升系统的整体性能。

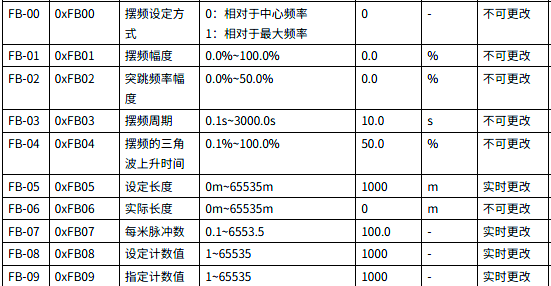

FB摆频、定长和计数功能

FB摆频、定长和计数功能是电机控制系统中的又一重要特性。它能够实时监测电机的摆动频率、长度以及计数信息，为用户提供详尽的数据支持。通过这些功能，用户可以更加精准地了解电机的运行状态，进而做出相应的调整和优化，确保电机始终处于最佳工作状态。

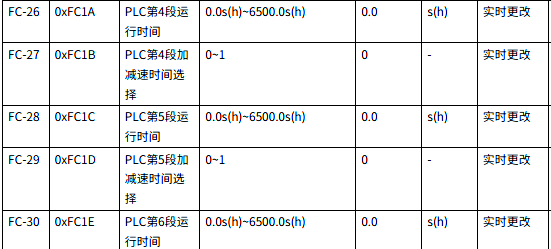

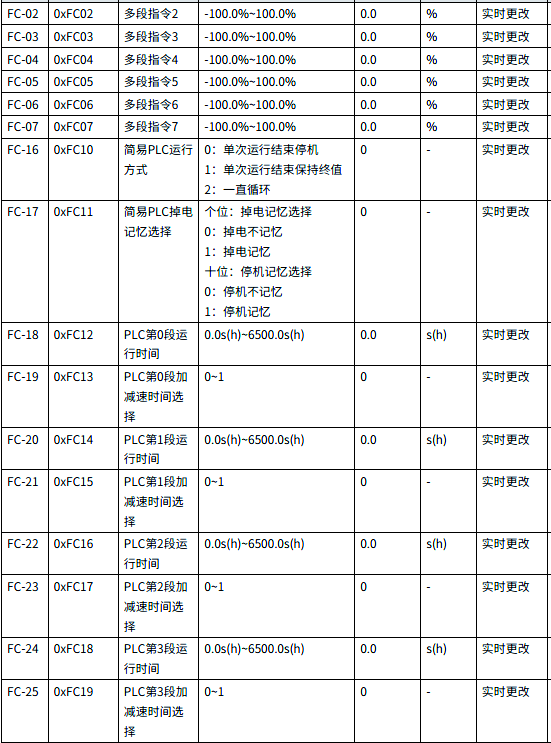

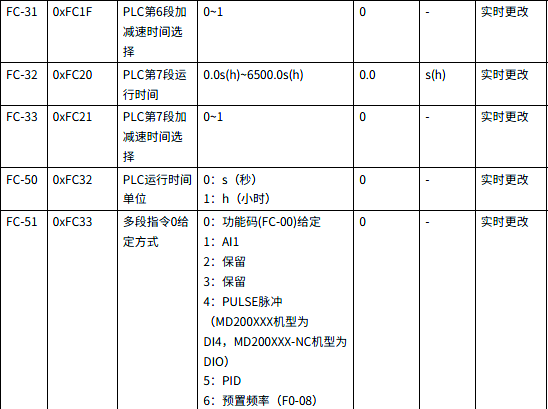

FC多段指令与简易PLC功能

FC多段指令与简易PLC功能为电机控制系统增添了更多的灵活性。通过这一特性，用户能够轻松实现多段指令的输入与输出，以及简易PLC的控制逻辑，从而实现对电机更为精细化的控制。这些功能使得电机控制系统能够满足更为复杂的应用需求，进一步提升其整体性能。

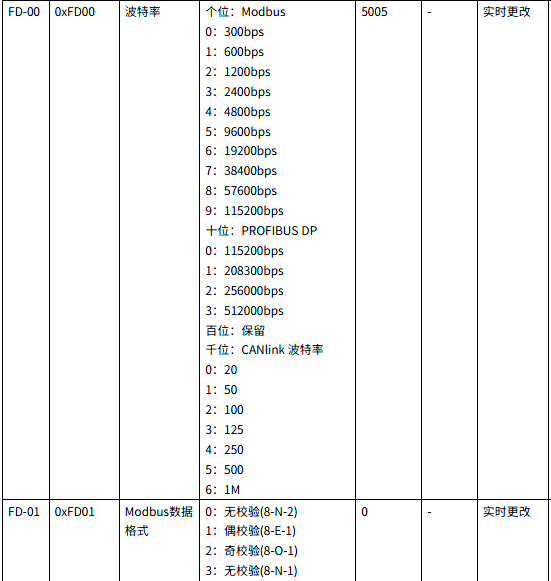

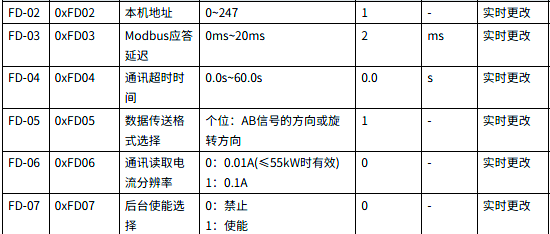

FD通讯参数

在电机控制系统中，FD通讯参数发挥着至关重要的作用。这些参数不仅影响着系统与外部设备的数据交换效率，还关乎整个控制系统的稳定性和可靠性。通过合理配置FD通讯参数，用户能够确保电机控制系统与外部设备的高效、稳定数据交互，进而提升系统的整体性能。

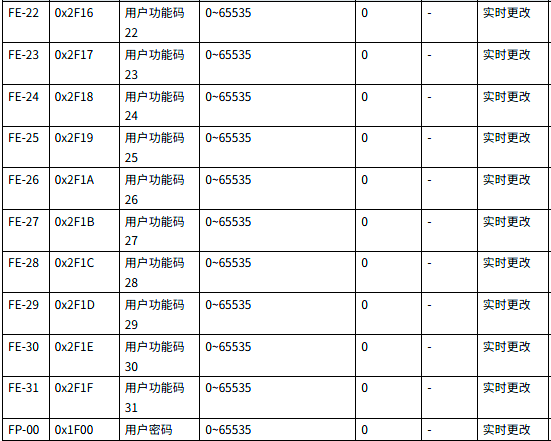

FE 用户定制功能码

在电机控制系统中，除了基础的通讯参数外，还提供了FE用户定制功能码。这一功能码允许用户根据实际需求进行个性化设置，进一步优化系统性能。通过合理运用FE用户定制功能码，用户能够更好地满足特定应用场景下的控制需求，实现电机控制系统的灵活配置与高效运行。


FP 功能码管理

在电机控制系统中，FE用户定制功能码不仅提供了个性化的设置选项，还引入了FP功能码管理机制。这一机制使得用户能够更细致地控制系统的各项参数，进一步挖掘系统的潜在性能。通过FP功能码管理，用户可以实现对电机控制系统的精细调整，以满足各种复杂应用场景下的精确控制需求。

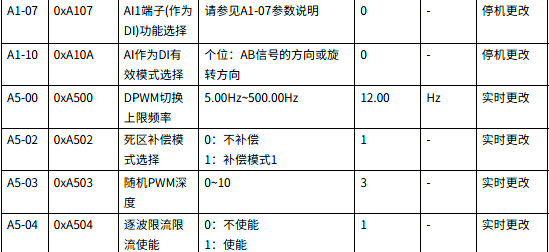

A1 虚拟IO与A5 控制优化参数

在电机控制系统中，除了FE用户定制功能码所提供的个性化设置外，还引入了A1虚拟IO和A5控制优化参数等管理功能。这些功能使得用户能够更加灵活地配置系统的输入输出，以及对控制参数进行深入优化，从而进一步提升系统的整体性能。通过这些管理功能，用户可以轻松应对各种复杂的电机控制挑战，实现高效、精确的电机控制。

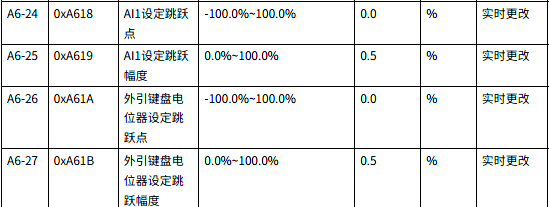

A6 AI曲线设定

在电机控制系统中，A6 AI曲线设定功能为用户提供了一种灵活且强大的工具，用于优化系统的响应性能。通过设定AI曲线，用户可以根据实际需求调整系统的控制策略，实现更加高效、精确的电机控制。这一功能使得系统能够更好地适应各种复杂的工作环境，提升整体性能。

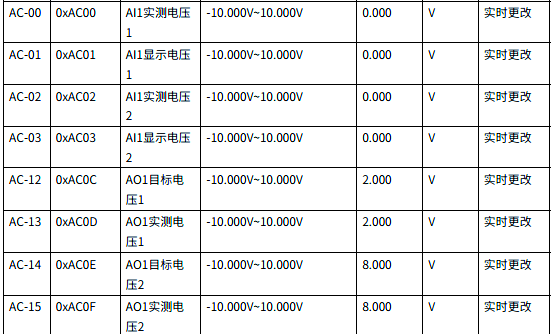

AC AIAO校正

在电机控制系统中，AC AIAO校正是一项关键技术。它涉及到对系统参数的精细调整，以确保电机控制的准确性和稳定性。通过这一校正过程，系统能够更有效地应对各种工作环境中的挑战，从而实现高性能的电机控制。

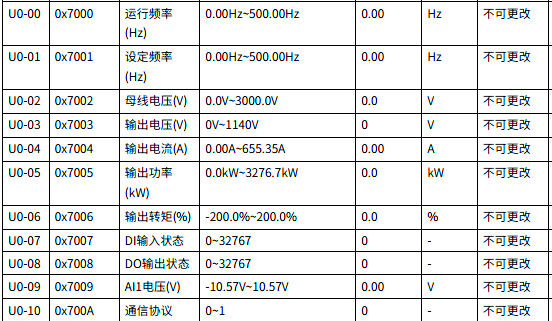

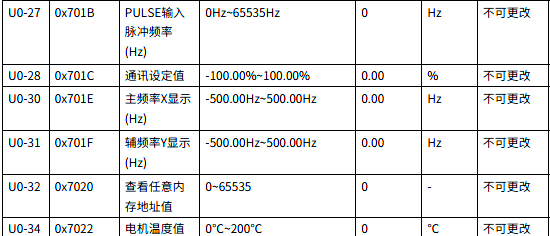

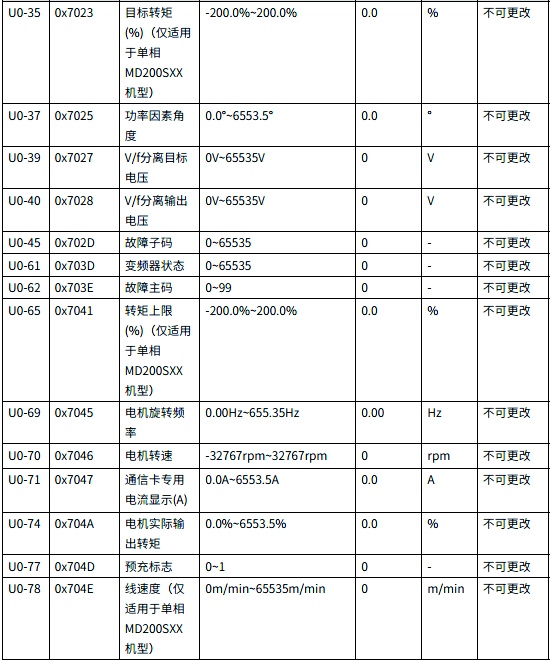

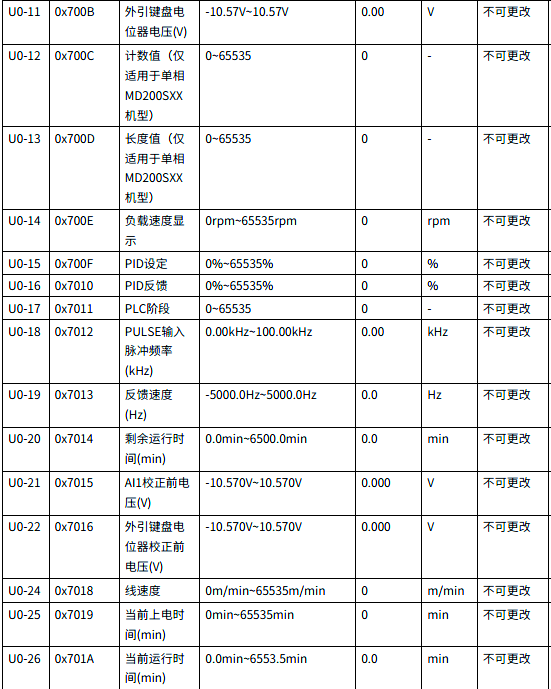

U0 基本监视参数

在电机控制系统中，U0代表了一系列基础监视参数。这些参数对于确保系统的稳定运行和及时发现潜在问题至关重要。通过实时监测和调整这些参数，可以有效地对电机控制系统进行管理和优化，进一步提升其性能。

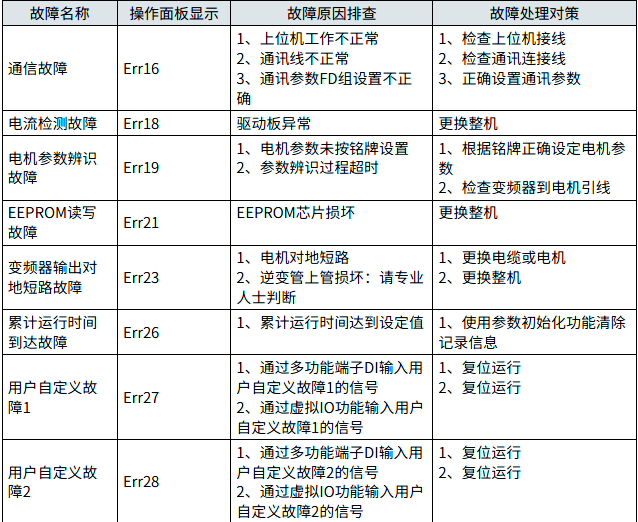

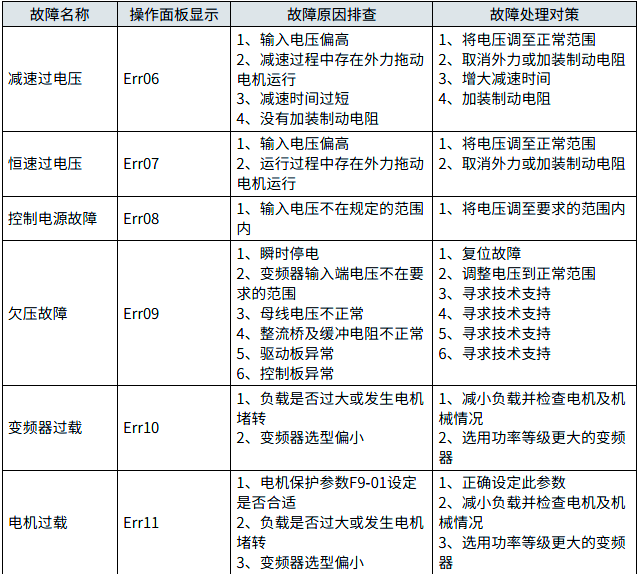

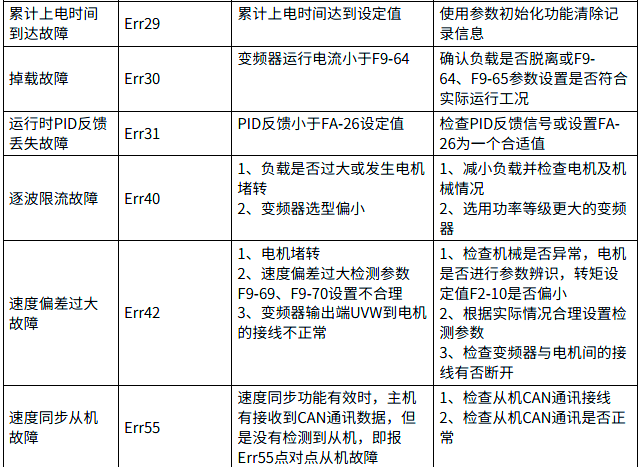

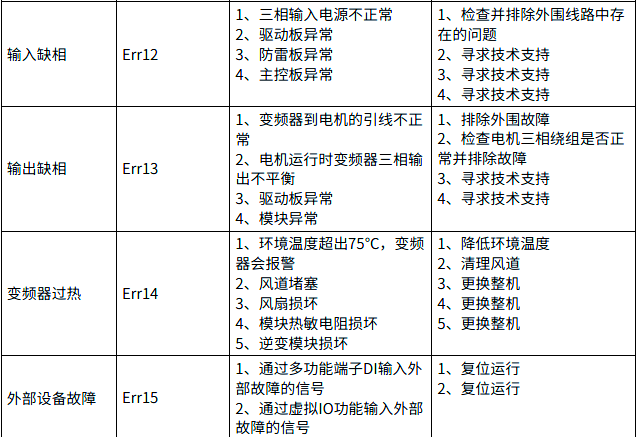

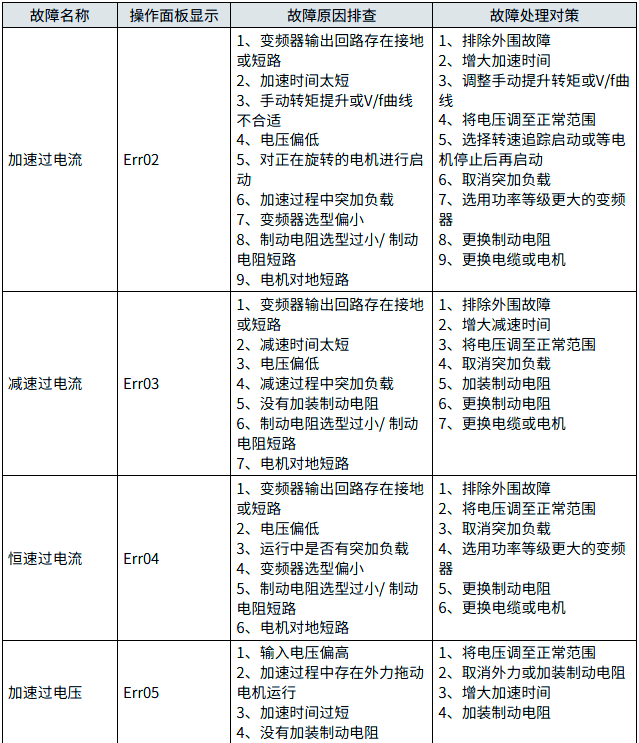

故障列表

在电机控制系统中，故障是不可避免的。为了及时发现并处理这些故障，我们整理了一份详尽的故障列表。这份清单详细列出了可能出现的各种故障情况，以及对应的处理方法。通过参考这份故障列表，可以更迅速地应对电机控制系统中的问题，确保系统的持续稳定运行。

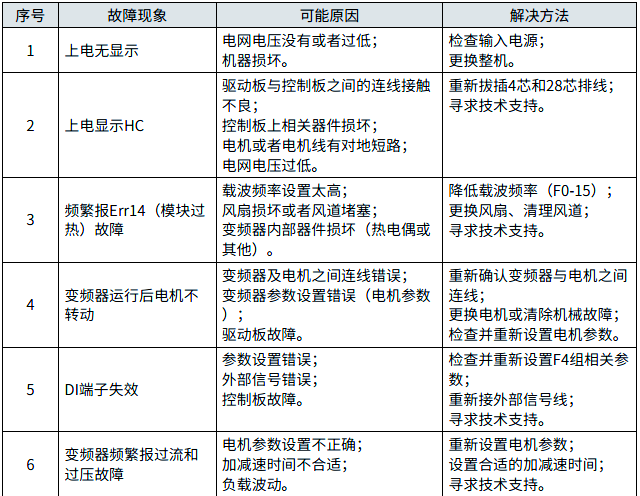

常见故障及其处理方法

在电机控制系统中，常见的故障包括但不限于：传感器故障、执行器故障、通信故障以及控制器内部故障等。针对这些故障，我们提供了相应的处理方法，如检查传感器连接、更换执行器部件、优化通信网络以及修复或替换控制器等。通过这些措施，可以有效地解决电机控制系统中的故障问题，保障系统的稳定运行。
