干货 | 汇川伺服选型线材说明

点击数:1030 更新时间:11/8/2024 5:24:21 PM Tag: 汇川伺服选型

汇川伺服

产品线主要有SV680、SV670、SV660、SV630,现市场主要用的是630和660,其中660带磁编23位绝对值,630带18位光编绝对值,功能有所裁剪,其他均差不多,下以630为例子说选型以及线缆接线等。

产品介绍

2kHz速度环响应,18位绝对值,一圈262144个脉冲。

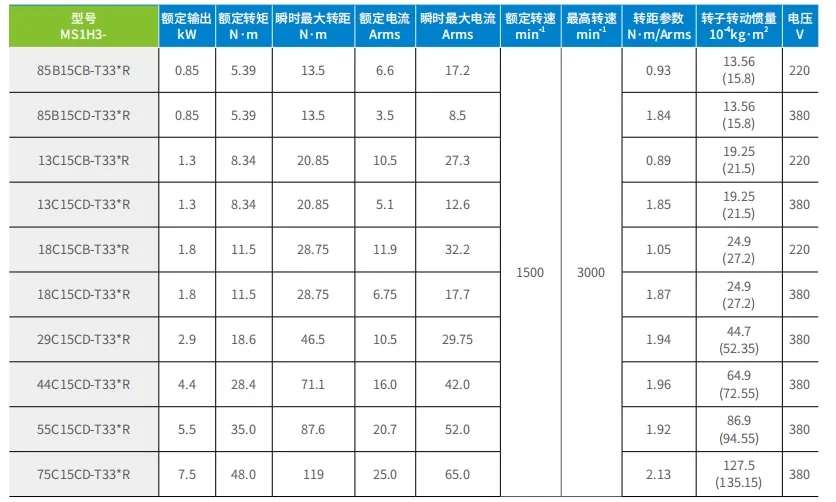

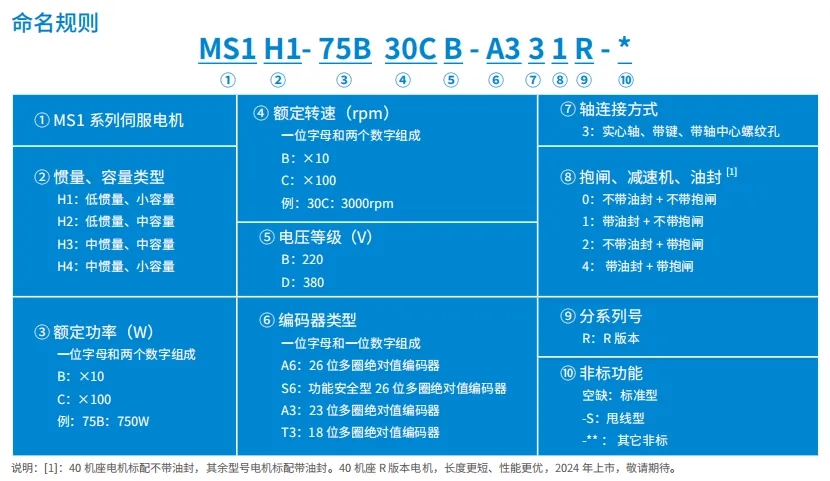

伺服电机产品说明

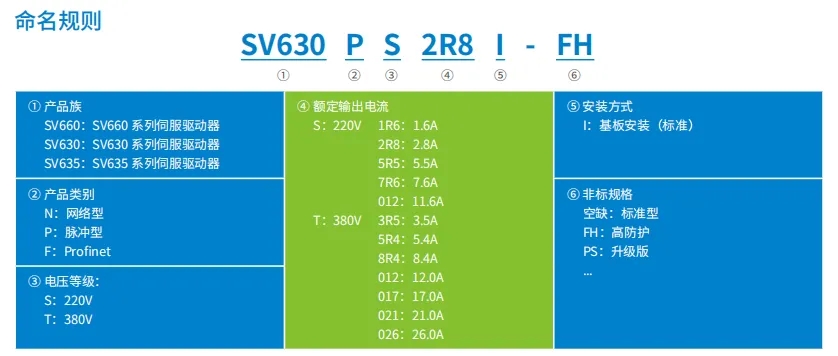

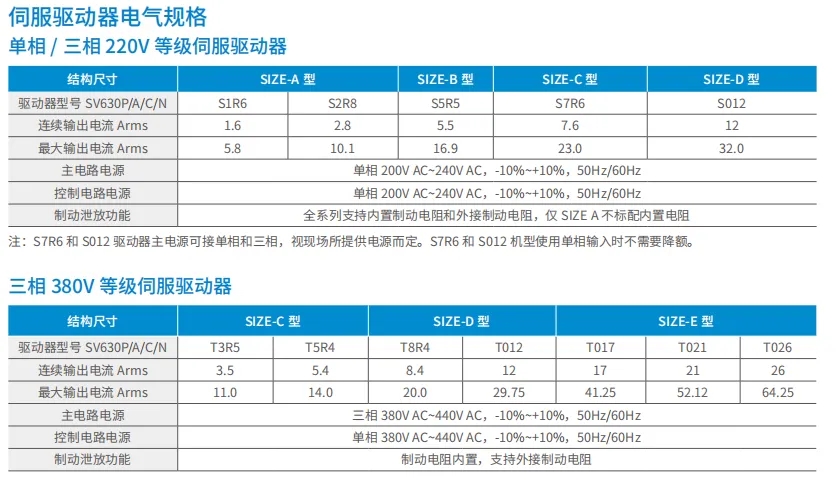

伺服驱动器产品说明

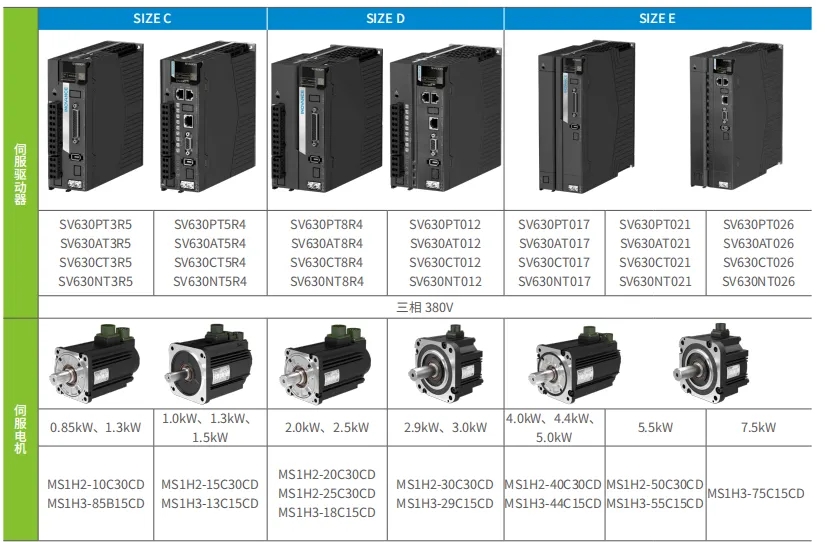

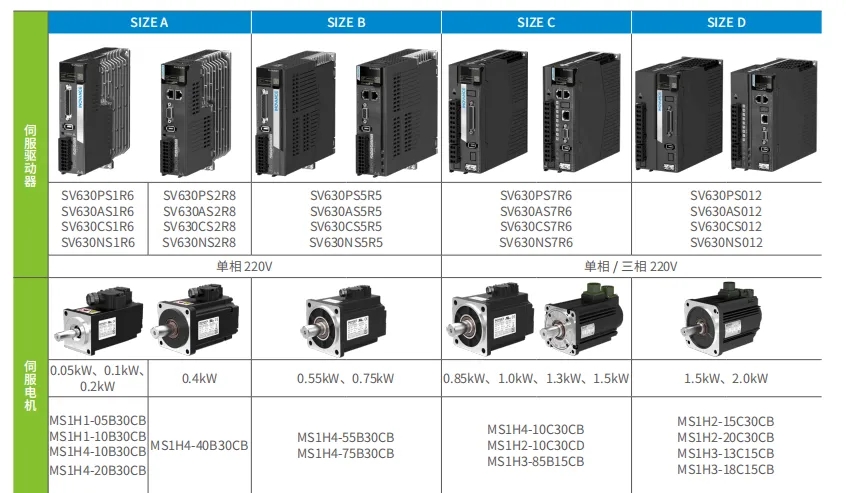

伺服驱动器和电机配置表

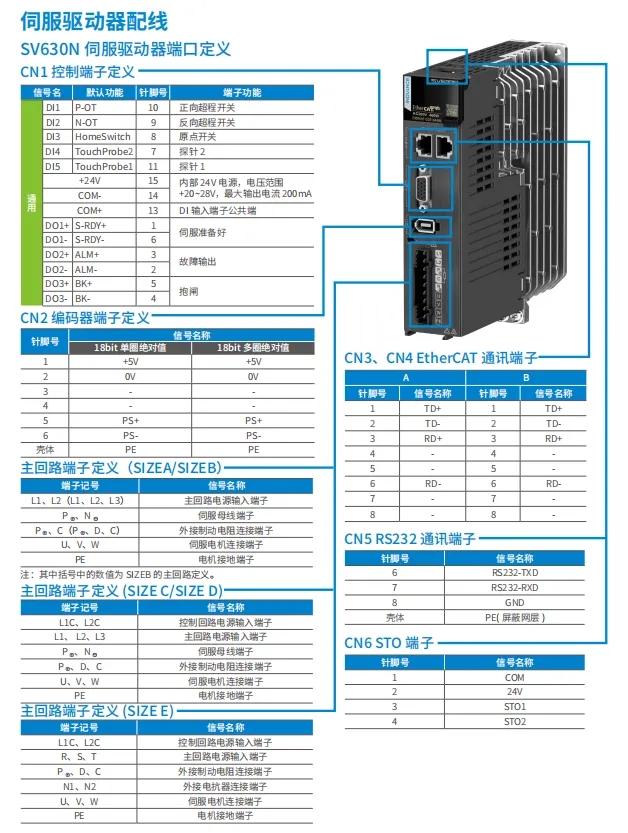

驱动器和电机配线

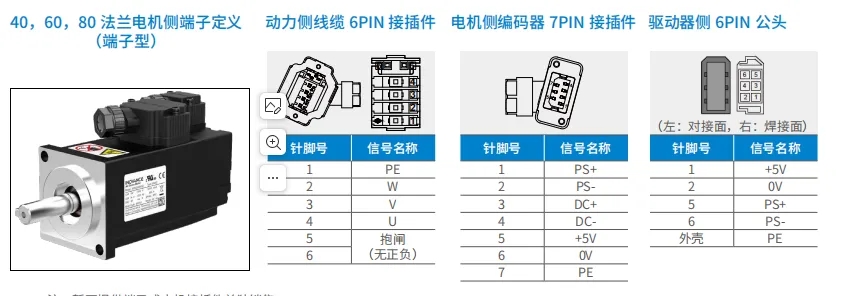

40、60、80法兰端子型接线图

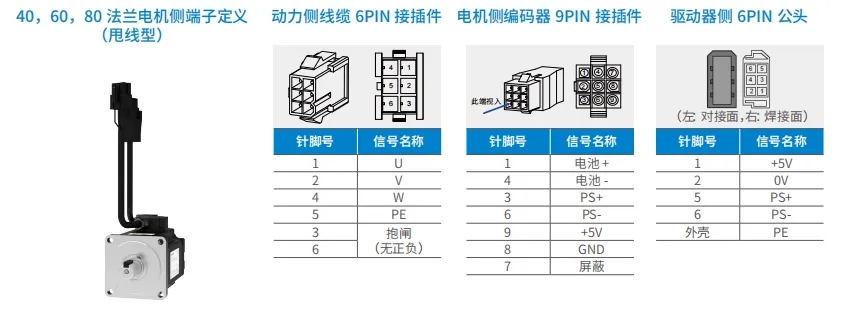

40、60、80法兰甩线型接线图

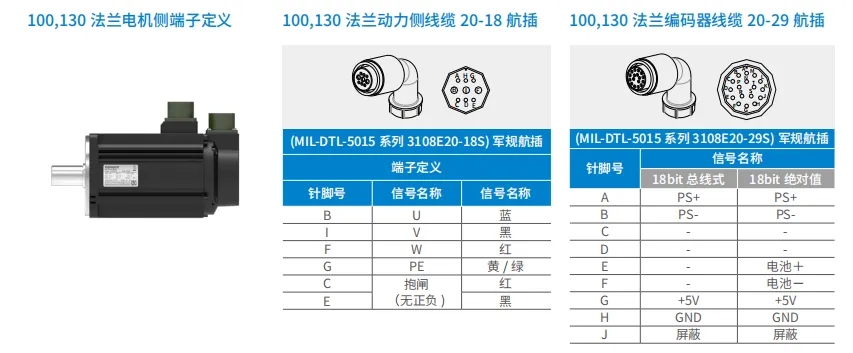

100、130法兰接线图

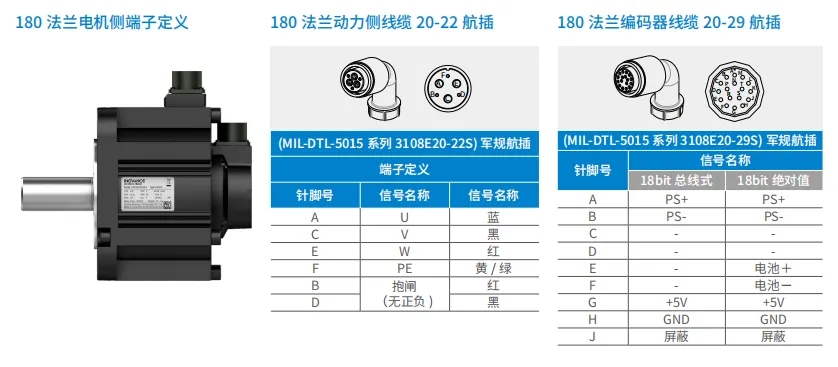

180接线图

总的接线图:

DI,DO通常用伺服本身的内部电源
