干货分享 | 详解变频器的电气控制线路

变频器的基本接线图见图10-7。

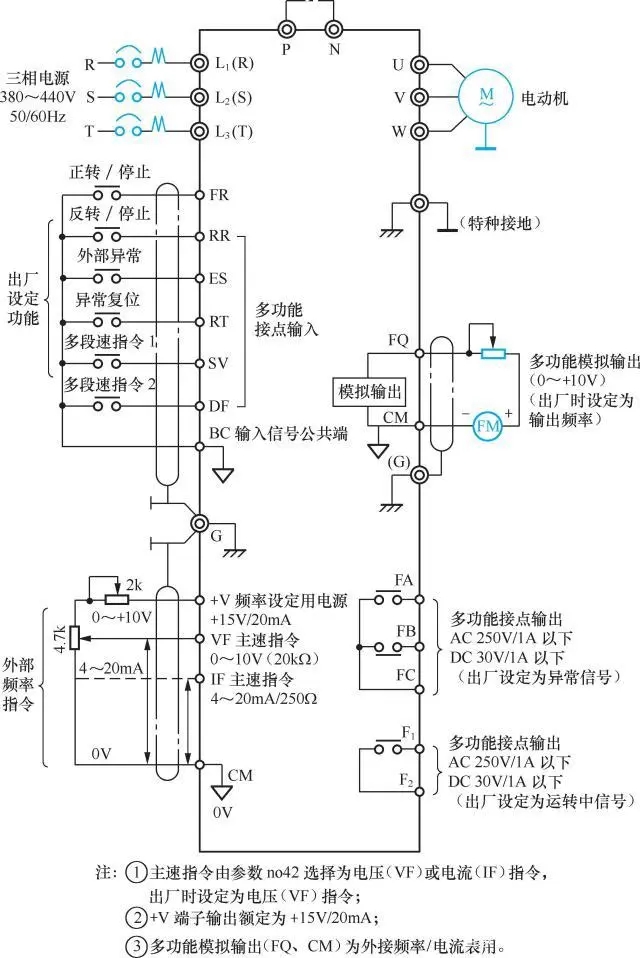

图10-7 变频器的基本接线图

接线时应注意以下几点。
(1)输入电源必须接到端子R、S、T上，输出电源必须接到端子U、V、W上，若接错则会损坏变频器。
(2)为了防止触电、火灾等事故并降低噪声，必须连接接地端子。
(3)端子和导线的连接应牢靠，要使用接触性好的压接端子。
(4)配完线后，要再次检查接线是否正确，有无漏接现象，端子和导线间是否短路或接地。
(5)通电后，需要改接线时，即使已经关断电源，主电路直流端子滤波电容器放电也需要时间，所以很危险。应等充电指示灯熄灭后，用万用表确认P、N端之间直流电压降到安全电压(DC 36V以下)后再操作。
主回路端子的接线
变频器的主回路配线图见图10-8。

图10-8 变频器的主回路配线图

主回路端子的功能见表10-7。

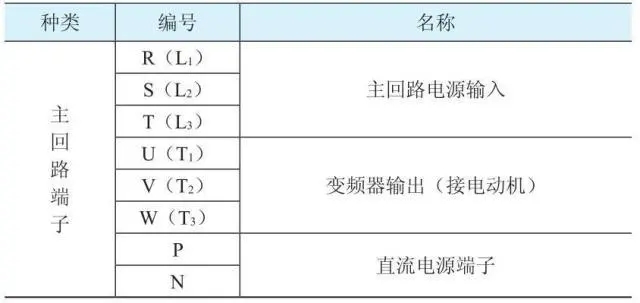

表10-7 主回路端子功能说明

主回路接线时应注意以下几点。
(1)主回路端子R、S、T经接触器和断路器与电源连接，不用考虑相序。
(2)不应以主回路的通断来进行变频器的运行、停止操作。需要用控制面板上的运行键(RUN)和停止键(STOP)来操作。
(3)变频器输出端子最好经热继电器再接到三相电动机上，当旋转方向与设定不一致时，要调换U、V、W三相中的任意两相。
(4)星形接法电动机的中性点绝不可接地。
(5)从安全及降低噪声的需要出发，变频器必须接地，接地电阻应小于或等于国家标准规定值，而且要较粗的短线接到变频器的专用接地端子上。当数台变频器共同接地时，勿形成接地回路，见图10-9。

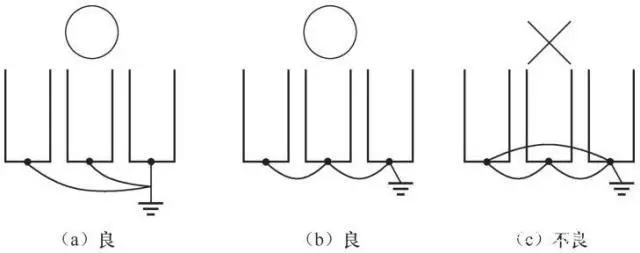

图10-9 接地线不得形成回路

控制电路端子的接线
控制电路端子的排列见图10-10。

图10-10 变频器控制电路端子的排列

控制电路端子的符号、名称及功能说明见表10-8。

表10-8

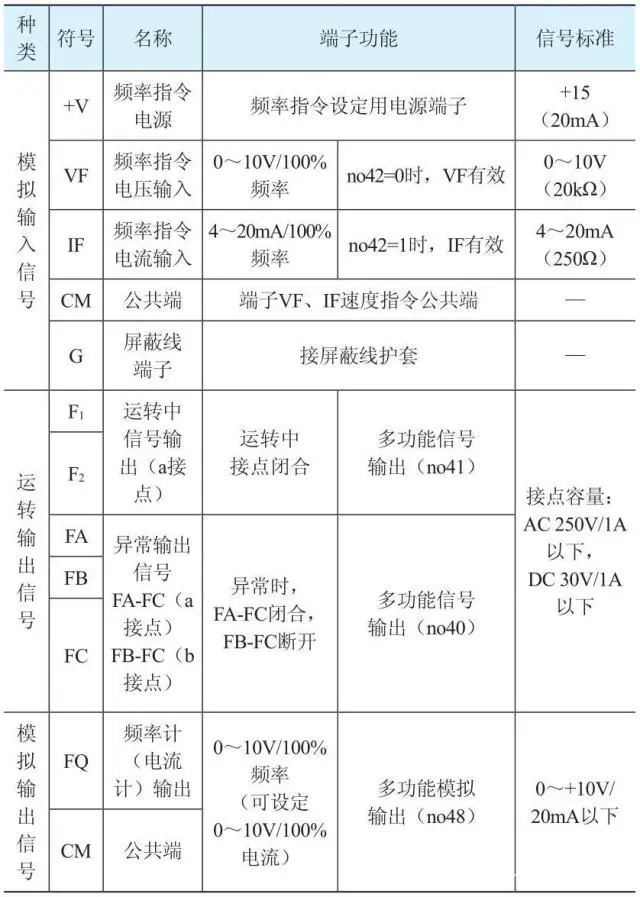

表10-8 控制电路端子的符号、名称及功能说明

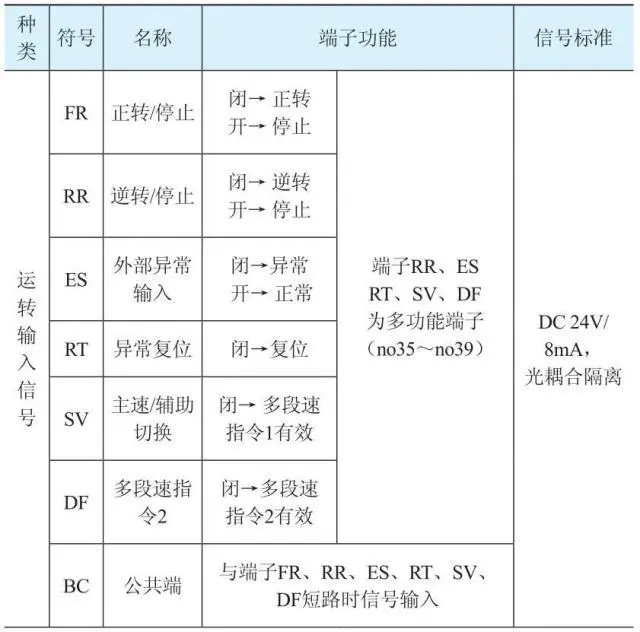

续表

(1)控制电路配线必须与主回路控制线或其他高压(或大电流)动力线分隔并远离，以避免干扰。
(2)控制电路配线端子F1、F2、FA、FB、FC(接点输出)必须与其他端子分开配线。
(3)为防止干扰、避免误动作发生，控制电路配线务必使用屏蔽隔离绞线，见图10-11。使用时，将屏蔽线接至端子G，配线距离不可超过50m。

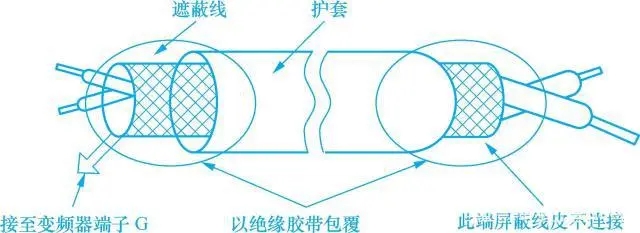

图10-11 配线用屏蔽隔离绞线
