变频器逆变电路关键元件IGBT详解

    要说变频器逆变电路，就得先讲逆变的关键元件：IGBT，是“InsulatedGateBipolarTransistor”，字面翻译：绝缘栅双极型晶体管。

    这是实用的IGBT的符号。它有三个极，栅极(G),集电极(C),发射极(E)

    基本功能：

    如果栅极上的电压低于一个值，它的CE之间是不会导通的。不同厂家的产品，电压值不一样，基本上小于1V。

    如果我们在栅极上加一个电压，此电压叫“驱动电压”，比如5V，CE之间就会由C向E导通，即C的电压一定要比E电压高。如果E的电压比C电压高，则也不会导通。

    不同的厂家，为了不同的应用场合，外观相差很大。下图是我们厂用的一款世界名厂的实物照片，布局图，原理图。

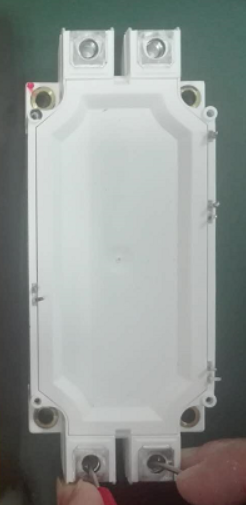

“IGBT模块”实物照片

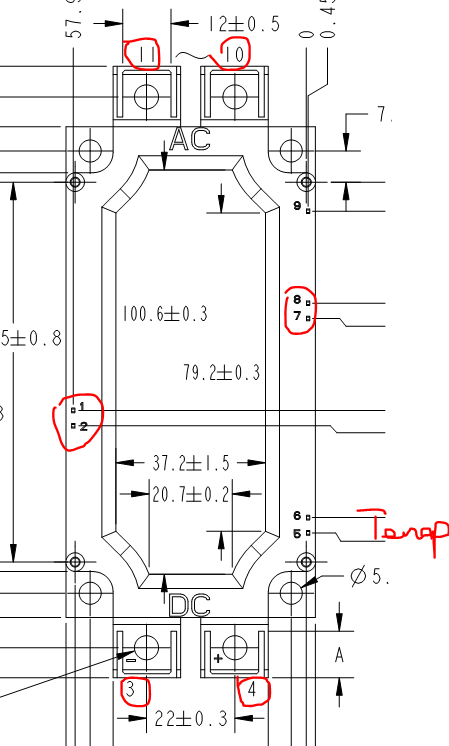

“IGBT模块”的实物布局图

“IGBT模块”的原理图

    经圈中，是二极管，这个二极管有一个专用名词：续流二极管，符号FWD。

    边上的5-6之间的NTC,这是一个负温度系数的电阻，阻值随着温度的上升而下降。用来测量IGBT上的温度。

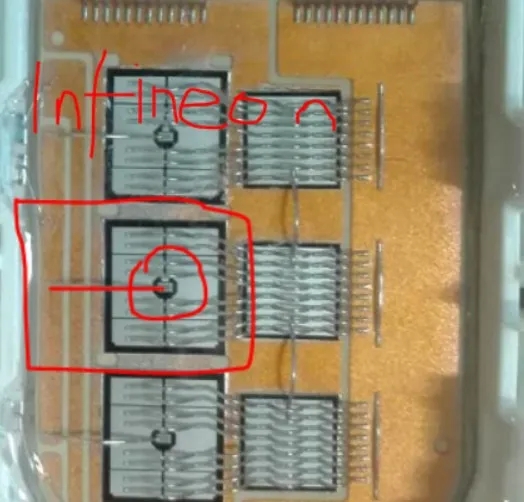

    打开IGBT封装，可以看到里面的情况,这些元件被一层透明的“果冻”样的硅胶盖住。

    红框中，是IGBT位置，中间红圈中那个黑圈内的点是栅极，正面E极(发射极),背面C极(集电极)

    IGBT右边的就是“续流二极管”。我们看到的这面是它的阳极，底面是阴极。

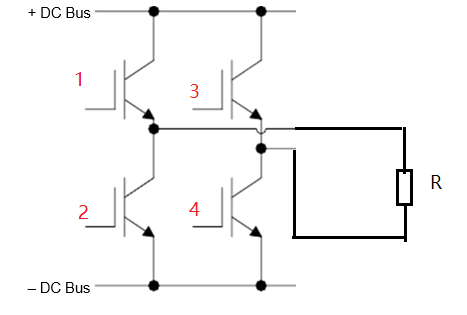

    以单相交流输出为例说明它的工作原理。如下原理图。

    打开1和4，R上的电流方向就向下。打开3和2，R上的电流就方向就向上。“1/4”和“2/3”只要它们轮流且不同时打开，R上的电流如会出现交替变换。

    这样就实现了电流方向的变换。纯属电阻载R上的电流/电压的方向变换就如下图所示。

    如果1和2同时打开，就相当于供电电源的正负极短路，这样IGBT就会发生烧毁。这个种情况是控制电路中要避免的。

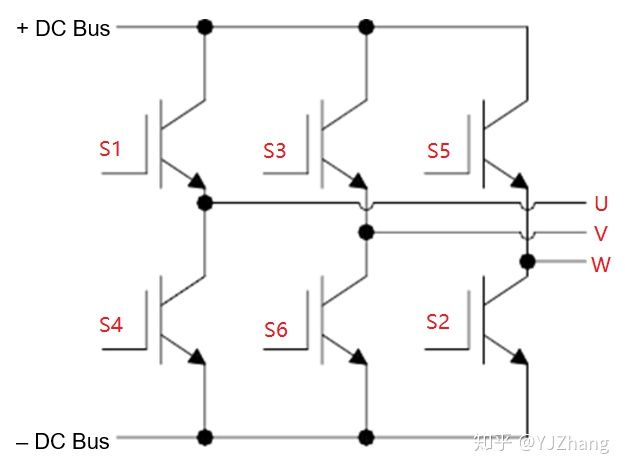

    对于三相电机，三相变频器的原理与上面的相同，但操作算法比较复杂。

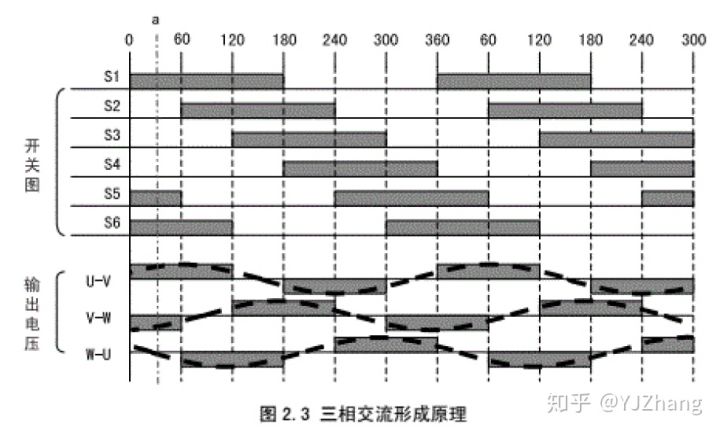

    下面是三相的变频器各路开关的开关顺序。虽然复杂，但还是很有规律，电子技术的发展，硬件有了，电路设计的牛人还是有办法来做这控制电路的。

    有了将电压变成交流电的方法，下面就是想办法把半个周期内的方波电压变成“正弦”电压。

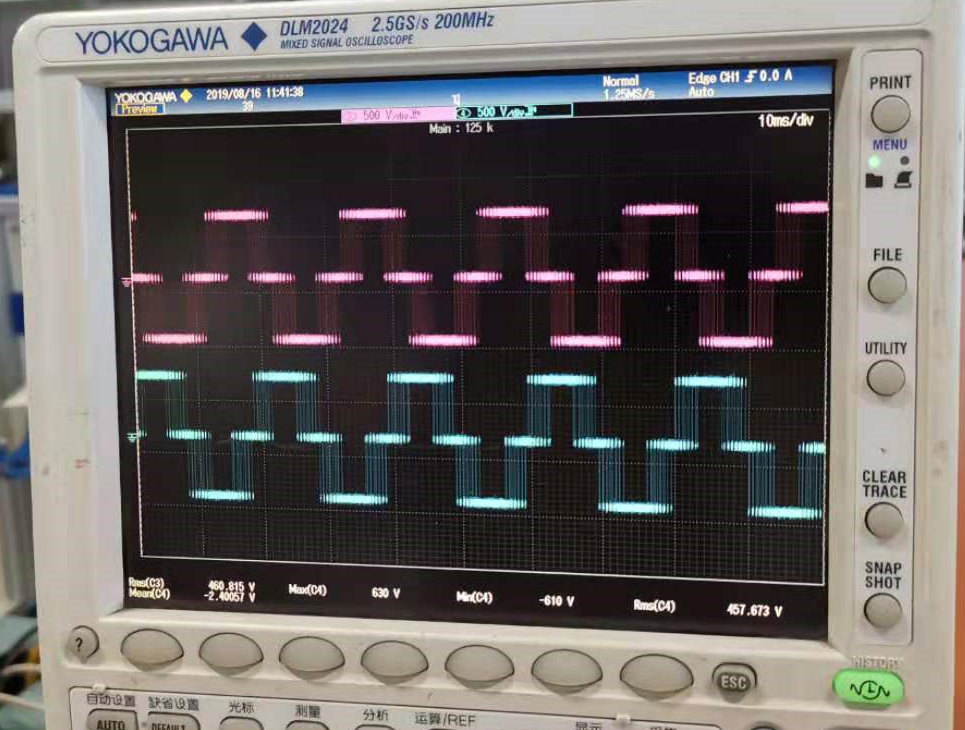

    实际变频器输出的电压波形，用示波器抓到的形状如下，这个照片只显示了电机的二相。这个与我们平时认识的正弦波区别很大
