变频器重载和轻载的区别与选型

变频器轻载和重载的区别在于基本负载电流不同、过载系数不同、工作温度不同。轻载（ND）功率一般作为变转矩负载类型的选型依据，重载(HD)功率一般作为恒转矩负载类型的选型依据。
在本文开始前，我们先了解几个关键的名词：

LD:轻载应用

ND: 额定值

HD:重载应用

以ABB低压交流变频器ACS180系列为例：
额定值情况下：在40°C时，额定电流连续可用，无过载能力。
轻载应用：在40°C下，连续电流允许每10分钟内110% ILd（轻载电流）持续1分钟。
重载应用：在50°C下，连续电流允许每10分钟内150% IHd（重载电流）持续1分钟。

各种负载有哪些？
轻载：

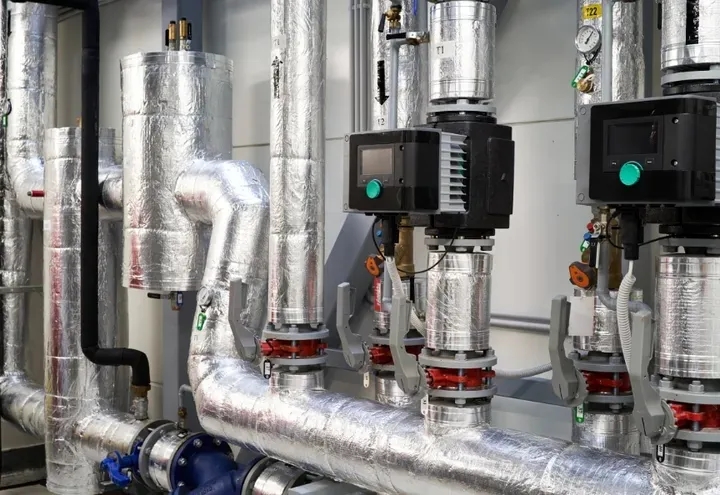

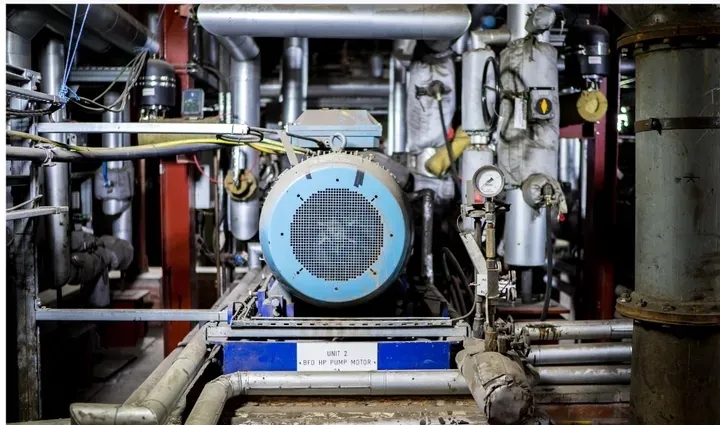

在各种离心风机、水泵、油泵等设备中，当叶轮旋转时，空气或液体在一定的速度范围内所受到的阻力大致与转速n的二次方成正比。对于这类设备，负载性质属于轻负载，但是不是所有的风机和水泵都是轻负载，像罗茨风机就是重负载，渣浆泵也是重负载。在选择变频器时，我们建议按照变频器的轻载(LD）功率来选择，以确保变频器在轻载情况下的功率不小于电机的额定功率。

重载：

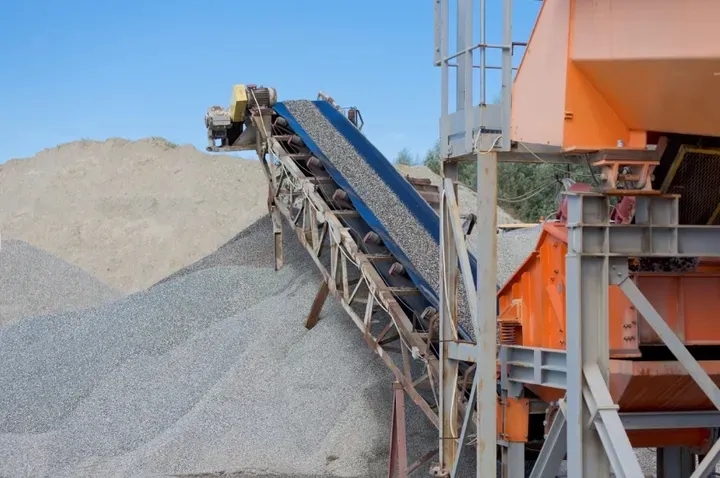

还有一类负载，如传送带、搅拌机、挤压机等摩擦类负载，以及起重机、提升机等重力负载。这些负载具有恒转矩特性，可以视为重负载。对于这类设备，我们建议按照变频器的重载(HD)功率来选择，以确保变频器在重载情况下的功率不小于电机的额定功率。

该怎么选型？
总体来说，重载型功率比轻载型功率大一个电流等级。重载设备需要维持大电流所以启动时间会较长，要求变频器能够持续输出大电流的能力较大。轻载设备需要维持大电流启动的时间较短，要求变频器能够持续输出大电流的能力较小。

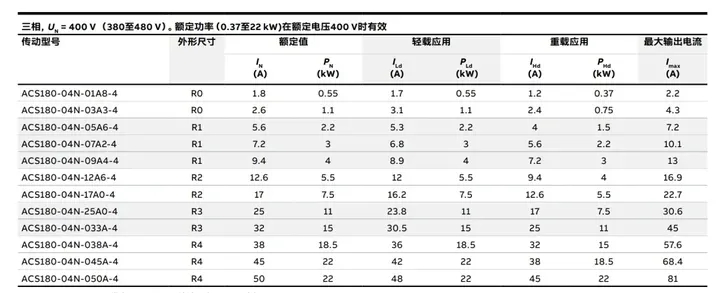

根据电机的类型，选择对应的负载功率类型。变频器的选型样本中，都有对应的功率，下图以ABB举例
