ABB变频器ACS510恒压供水一拖一/一拖三指导

ACS510系列ABB变频器作为一种高品质的电机变频调速控制设备，一款杰出的低压交流传动产品。应用于工业领域，特别适合风机水泵传动，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。

主要性能：完美匹配风机水泵：增强的PFC应用：最多可控制7（1＋6）个泵；能切换更多的泵。SPFC：循环软起功能；可依次调节每个泵。多点U/F曲线：可自由定义5点U/F曲线；可灵活广泛的应用。超越模式：应用于隧道风机的火灾模式； 应用于紧急情况下。PID调节器：两个独立的内置PID控制器：PID1和PID2，PID1可设置两套参数；通过PID2可控制一个独立的外部阀门。

1拖1 PID配置：

一、接线：

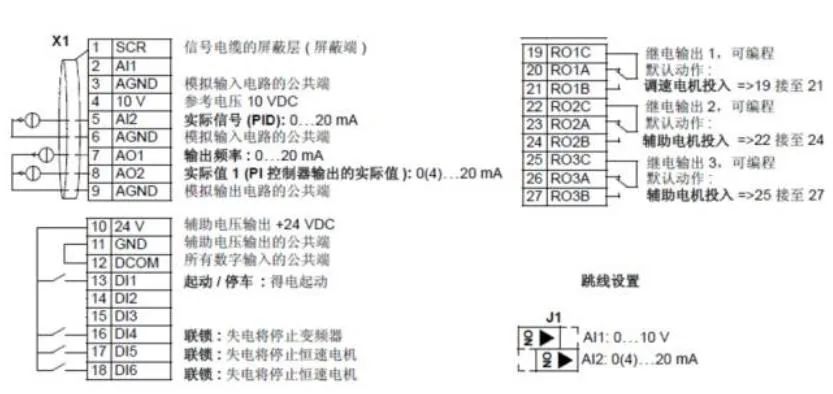

ABB变频器ACS510一拖一接线图

注：1、图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；

2、 11和12短接；

3、 10和13接通是启动信号。

二、变频器参数调节：

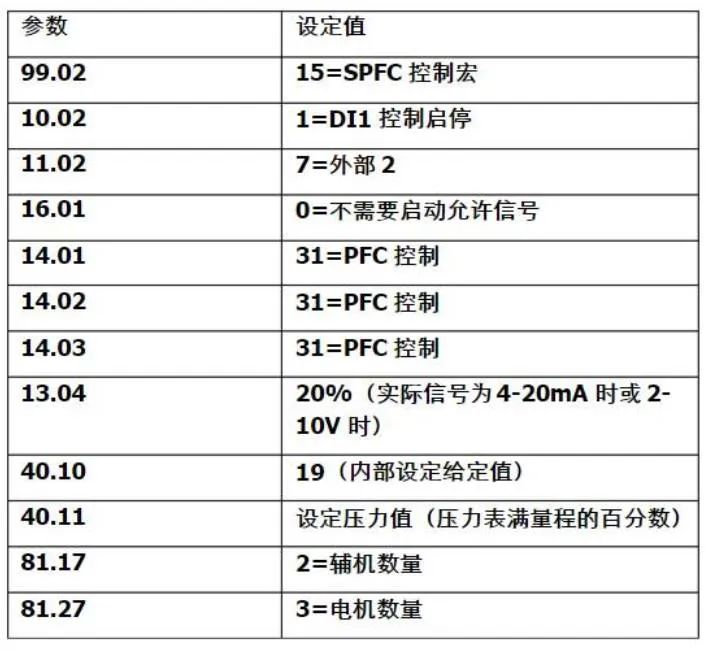

ACS510一拖一变频器参数图

1拖3 PID配置：

一、接线

ACS510一拖三变频器接线图

注：1、图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；

       2、 11和12短接；

       3、 10和13接通是启动信号；

       4、10和16，17，18接通是三台泵的启动联锁信号；

       5、3个继电器分别接三台泵。

二、变频器参数设置
