施耐德ATV31变频器维修常见故障实例分析

施耐德ATV31系列变频器在变频器市场占据着重要的地位，并且广泛应用于各工业领域，尤其在电梯、纺织、机床、起重运输和港口等行业。在这里给大家分享施耐德ATV31系列变频器常见故障实例分析，希望以下维修经验可以抛砖引玉帮助到大家!

1.INF故障报警

机器型号：ATV31H全系列

故障现象：变频器在气候潮湿，高温又飞绒多的环境中使用三年以上的变频器有近80%的都会出现此报警，当出现此类故障报警后，面板按键不起作用。

故障原因：施耐德ATV31H系列变频器使用了薄膜面板，当显示“INF”故障时，薄膜按键都不起作用。从显示板上拔出薄膜插线，用万用表测量可以知道第二根线与第七根线已经断路。薄膜无法修复。

维修办法：由于损坏量大，从节约角度出发，不更换薄膜。找到显示板上的CN11插座从PCB面用导线直接将2脚与7脚连接，故障消失。

2.OLF故障报警

机器型号：ATV31HU22N4/2.2KW变频器

故障现象：机器运转一段时间后停机保护，面板显示“OLF”，变频器温度过高。

维修方法：经过观察是24V的风扇不转，检查24V电压正常，更换后机器恢复正常。

3.OLF故障报警

机器型号：ATV31HU22N4/2.2KW变频器

故障现象：机器运转一段时间后停机保护，面板显示“OLF”。

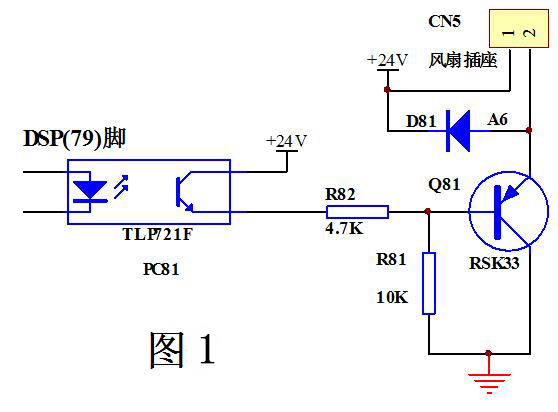

维修方法：经过观察24V风扇不转，检查风扇端口无24V。实绘原理图见图1。风扇的控制信号来自DSP的79脚，经过PC81(TLP721F)光耦来控制Q81(RSK)的导通风扇插座+24V输出。用万用表检查+24V电源电压正常，检查Q81的基极控制电压正常。测量Q81(RKS)损坏。经查贴片元件手册得知RKS的型号为BFP194。极性为PNP,封装为SOT23。主要参数为：Ic=100mA、Ib=10mA、Uceo=15V、Ucbo=20V、Uebo=3V。由于无法购买到原件，试用9012代换，机器正常，9012的温升正常。

4.无显示

机器型号：ATV31HU75N4/7.5KW变频器

故障现象：面板无显示，控制端口无+10V、+24V。

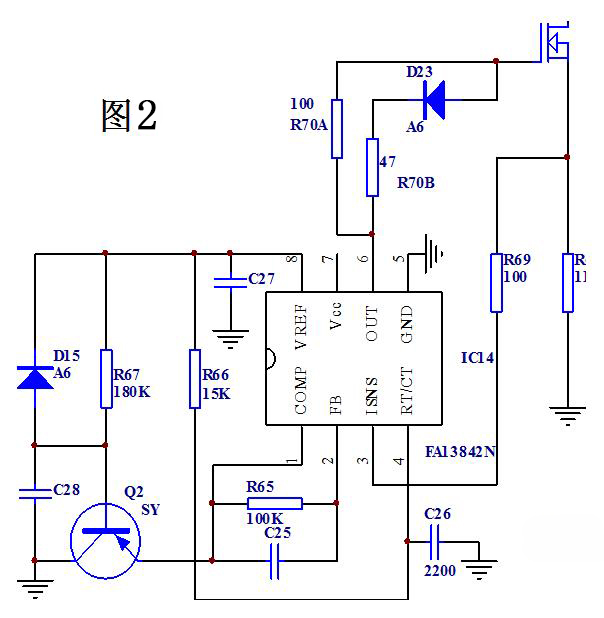

维修方法：开关电源实测原理图见图2。检测线路时R68有明显烧焦的痕迹，查Q1(K1317)已经击穿，R70A、D23、R70B、IC14损坏。经更换元件后，机器恢复正常。特别需要注意的是UC3842不能直接代换FA13842N。分析该机损坏原因是板面的杂物太多，加之湿度太大引起高压击穿。

5.无显示

机器型号：ATV31HU55N4/5.5KW变频器

故障现象：面板无显示，控制端口无+10V、+24V。

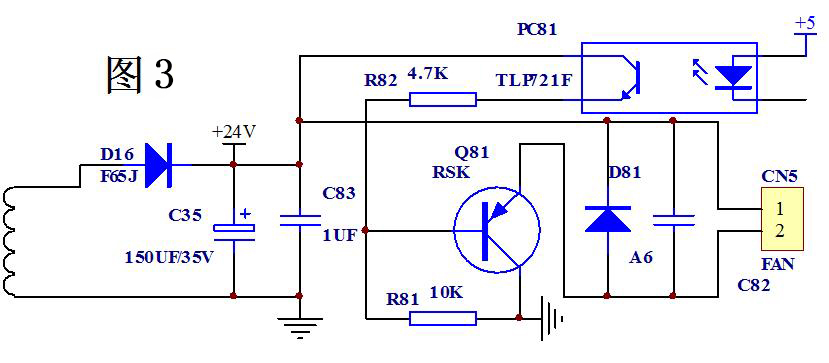

维修方法：拆开线路板后，有明显的焦味，目测D16已经烧焦。风扇线路原理图见图3用万用表测量C35两端短路，当检查到C83(1UF)贴片电容时，电容短路。更换后故障排除。

6.无显示

机器型号：ATV31HU22N4/2.2KW变频器

故障现象：面板无显示，控制端口无+10V、+24V。

维修方法：拆开线路板后，有明显的焦味，目测D16已经烧焦。更换D16（F65J），未插24V风扇，机器正常。插上风扇后，显示正常，但启动电动机后，风扇开始运转，有明显的焦味，接着显示消失。打开线路板后，发现D16(F65J)又烧毁，怀疑D16电流太小。更换大电流二极管，通电试机，还是烧毁D16。根据图1检查外围线路正常，考虑风扇是否电流过大，改用0.1A/24V的风扇（原是0.24A/24V的风扇），接通线路后还是烧毁D16,维修陷入绝境。后来考虑到风扇不运转时+24V正常，风扇运转后立即烧坏D16，也就是D16不能带负载。怀疑开关电源的震荡频率是否升高，检查开关线路的震荡贴片电容，当查到C26时（见图2），发现没有容量，用2200P的电容更换后机器恢复正常。

7.无显示

机器型号：ATV31HU55N4/5.5KW变频器

故障现象：面板无显示，控制端口无+10V、+24V。

维修方法：打开线路板，发现IGBT模块有明显的击穿痕迹，拆开模块可以看到模块内的三相桥已经损坏，模块的型号是西门康公司产的Skiip 31NAB125T12。考虑到模块价格高且很难购买，平时在维修国产变频器经常看到用两只桥堆代替三相桥。就到市场上购买了两只35A/1200V的单相桥堆，在外壳的铝板上打两个孔固定好桥堆。桥堆的接线桩头一定要用热缩管包裹好（以防触电），将接线接入线路板，通电后机器正常，所改装的变频器一直使用到现在。用此方法共修复了六台5.5KW和7.5KW变频器。大大降低了维修成本。

8.无显示

机器型号：ATV31HU22N4/2.2KW变频器

故障现象：面板无显示，控制端口无+10V、+24V。

维修方法：打开线路板，发现模块（FP15R12YT3）已经明显击穿，检查模块外围线路发现ZD142、ZD152(16V稳压管)、D143、D153(A6)、R127、R137(120Ω)已经损坏，更换上述元件后，通电有显示，但显示故障代码“SCF”,查手册得知是电动机短路。电动机还未接入变频器，考虑到R127、R137的损坏，更换了下桥驱动集成电路IC101(原型号为TD62930F,替换型号为TD62930FG)，通电机器正常。

9.无显示

机器型号：ATV31HU75N4/7.5KW变频器

故障现象：面板无显示，控制端口无+10V、+24V。

维修方法：打开线路板，发现模块（Skiip 32NAB125T12）IGBT管已经损坏两组，查模块外围元件，发现ZD171、ZD172(15V稳压管)、D112、D122(A6)、R111(51Ω)、PC1(HCNW3120)损坏，更换上述元件后，通电显示正常，但显示故障代码“SCF”。考虑到光耦PC1(HCNW3120)的损坏，更换IC102(SN74HC14ANSR)后，故障排除。

10.INF故障报警

机器型号：ATV31H075N4/0.75KW变频器

维修方法：面板按键不起作用，短接CN11的2和7脚后，故障依旧。更换显示板和薄膜面板后，故障未排除，试更换存储器IC3(M93C76MN3T)后，故障排除。

11.CFF故障报警

机器型号：ATV31HU30N4A/3KW变频器

维修方法：查厂家安装编程手册为配置故障，进入菜单调整相关参数和恢复出厂设置，均未能排除。更换IC3（F93C76）存储器后，故障排除。

12.CRF报警

机器型号：ATV31HU22N4A/2.2KW变频器

维修方法：使用三年以上的变频器，此种报警较多。正常只要把机器电源多开关几次，一般此故障报警能够消失。查厂家安装编程手册为：“电容器负载电路”有故障，厂家分析可能原因为：“负载继电器控制故障或充电电阻损坏”。本例故障是采用多次开关电源后报警故障未能恢复正常，拆开机器检查充电电阻R1A、R1B(39Ω/7W)正常，查分压电阻R11、R12(100K/7W)正常，测C1A、C2A(550μF/420V)容量正常。发现电容器线路板表面氧化严重积灰较多，清理表面氧化层和积灰，并用绝缘清漆处理板面后装机试机故障排除。
