一、故障现象
1、L1-L2上电380AC,听到变频器内部有呲呲放电声。
2、端子测IGBT,U、W下臂短路;
二、目视检查

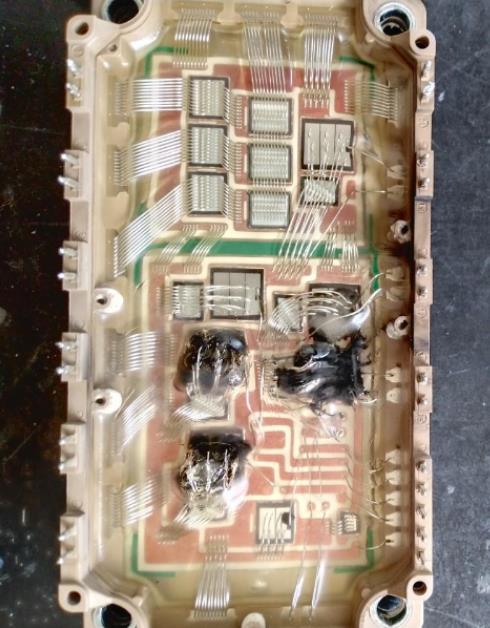

1、开机壳,发现变频器炸模块,取出电路板;

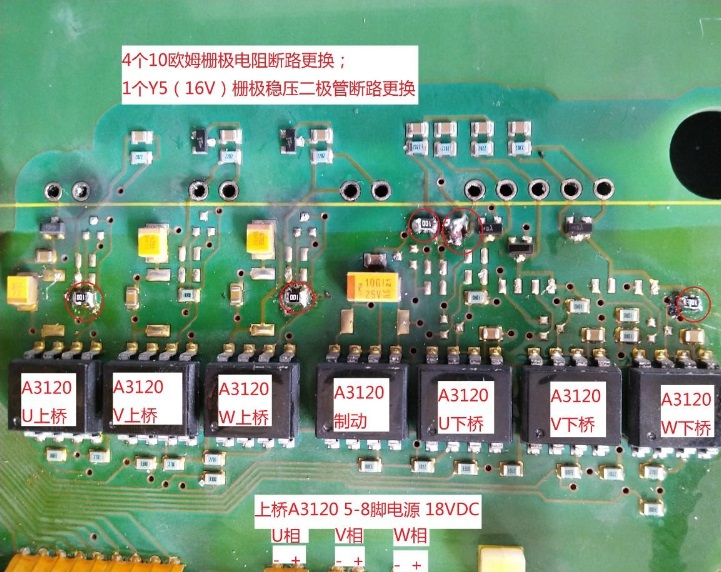

2、仔细观察驱动芯片HCNW3120周边电路元件,可见U、W上臂和W下臂的G极回路电阻10欧姆发黑断路,制动的G极回路电阻10欧姆发黑断路、保护稳压二极管Y5(16V)炸飞;

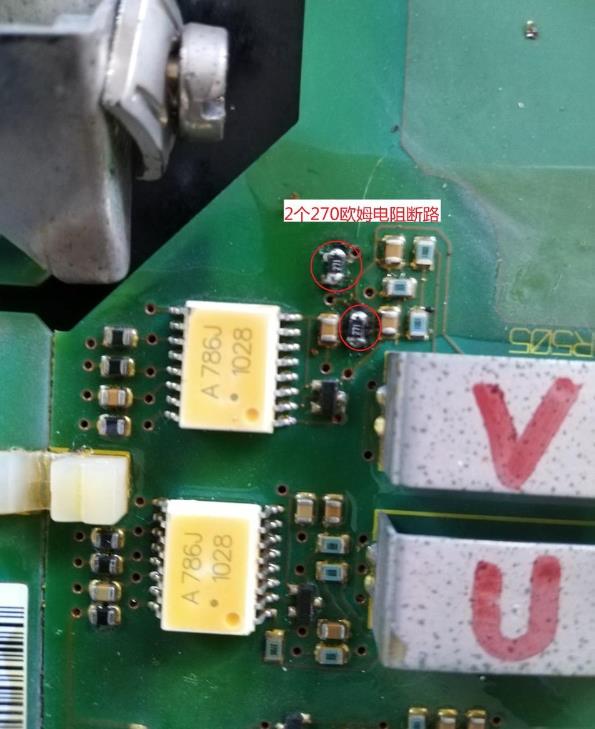

3、仔细观察UV输出电流检测的2个芯片A786周围电路元件,发现V相电流检测A786附近有2个贴片电阻(270欧姆)发黑断路;
4、补齐以上损坏的元件,逐一测量7个HCNW3120的周围其他元件,正常。
三、测试维修
1、IGBT脱板报警屏蔽;

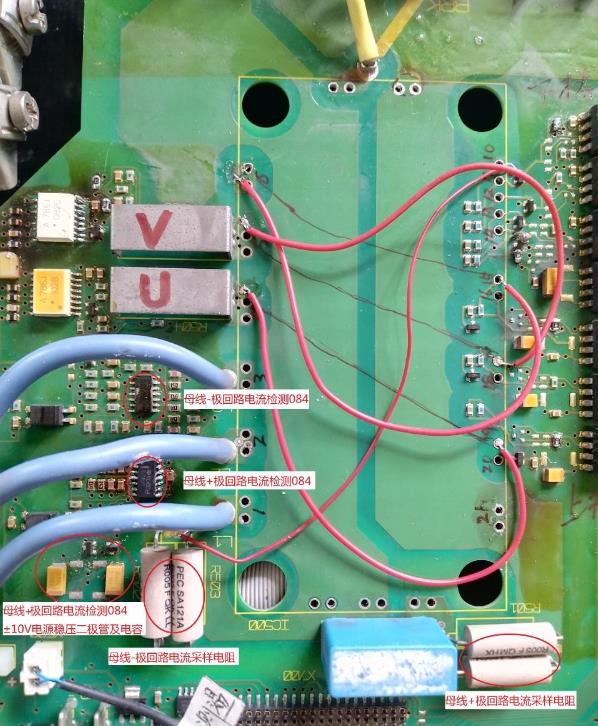

2、用4条线屏蔽报警,用预制扁平电缆连接驱动板、三角板、IO板、CPU板、面板;连接散热器温度传感器(用4.7K电阻代替),端子+DC、-DC接入530VDC;
3、上电,面板显示报警F0001,输出过电流!显然是UV相A786电路故障。
4、分别测2个UV相A786输入侧电源1-8脚电压,都为3.XV,实际应为5V!说明A786输入侧电源故障。

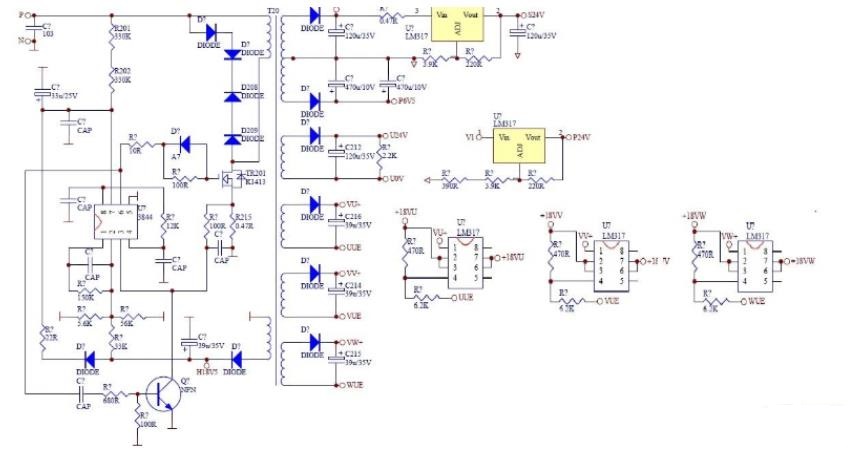

5、根据电路图(参见MM430-7.5KW)分析UV相A786的输入侧1-8脚电源,分别取自相应驱动芯片HCNW的输出侧5-8脚18VDC经2个270欧姆电阻后给5.1V稳压二极管送给A786 的1-8脚;
6、测这3个18VDC电源,只有6.XV!显然,来自开关电源板的18VDC故障!三路18VDC都有故障,说明3路电源的滤波电容失效!直接更换开关电源板上的所有电解电容,18VDC电源正常。
7、再次上电,无报警;运行,无报警。
8、测试IGBT的6路G-E端:
上电静态:均为0V,正常;运行在50Hz,上臂均为7.8VDC或7.5VAC;下臂均为8.4VDC或7.7VAC,正常。
