变频器维修之外部按钮升降速如何接线？

我们在变频器维修工作找难过，要了解变频器外部接线升降速的控制方法大致分为有极调速和无极调速，具体一般有以下方法进行控制：1.多段速；2.模拟量控制(电位器)；3.模拟量控制(PLC，DA模块)；4.高速脉冲控制；5.通讯控制。

1、多段速控制

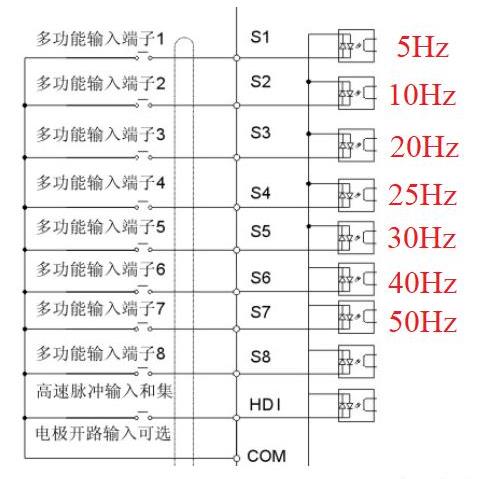

通过设定多端速端子的组合来选择当前运行的频率，也就是使用开关量来选择不同的频率，在相应的开关上设置频率，这样变频器就可以以多段速方式加减速，例如英威腾的：

通过多功能输入端子的开关来切换频率实现加减速的控制，此方法为有级调速，不能进行连续变速。

2、模拟量电位器控制

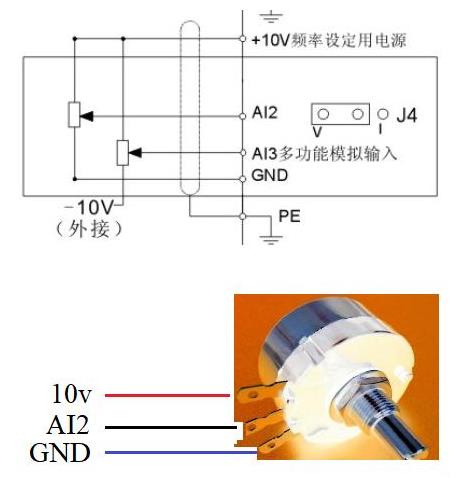

采用外接电位器实现模拟量的的变化来控制频率，这个接线简单，方便操作，在手动设备上经常使用，通过外部电位器的旋转实现升降速，可设置正转加速、逆转减速或者相反都行，实现无极调速：

3、模拟量PLC,DA模块控制

这是模拟量经常采用的方法，实现精准频率控制，通过DA模块将数字量转换成模拟量来实现升降速度，在PLC程序中，设置两个开关按钮升速，降速，每次调速的量，例如设置基本频率30Hz，调节量设置为5Hz，外部升速开关闭合一次，频率加5Hz，外部降速开关闭合一次减5Hz。接法与电位器差不多，只不过AI2与GND接模块的模拟输出信号。

4、高速脉冲控制

高速脉冲控制在变频器中不常使用，这个一般用在伺服或步进电机中，通过脉冲来控制电机运行，发送脉冲的频率决定了电机的转速，高速脉冲输入设定的最大值对应变频器最大输出频率，通过此比例来转换脉冲频率与变频器输出频率，可采用模拟量PLC控制的方法来实现外部升降速。

5、通讯控制

采用通讯的方式实现频率指令的发送，常用的是频率由MODBUS通讯来设定，这种方法也是常用的变频器调速方法，通过PLC或其他通讯设备进行发送命令，可与外部按钮连接，设置相应的升降速按钮，用按钮控制通讯设置发送相应指令与3、4方法一样。
