中、大功率变频器驱动板维修步骤和方法

一、电路原理简述

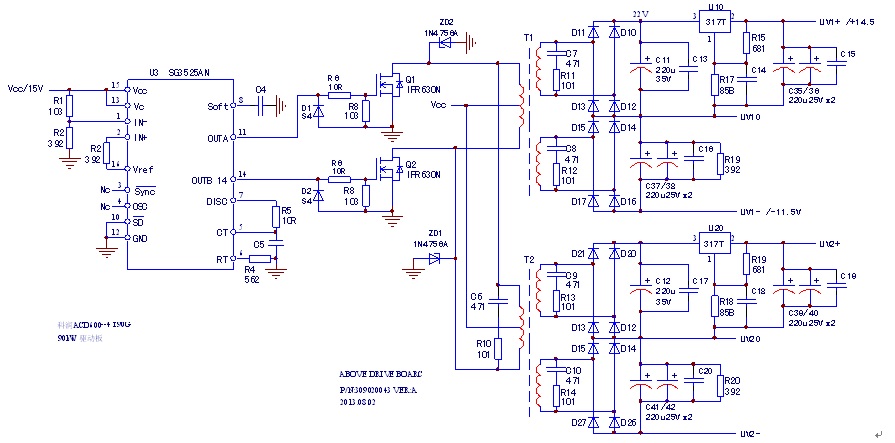

图1 科润ACD600-90G驱动板电源电路

     由开关电源来的Vcc（15V左右）电压，经由U3、Q1、Q2、T1等元件组成的双端逆变电源，得到U相上、下臂IGBT驱动电路所需的供电，即两路+14.5V/-11.5V的电源电压。

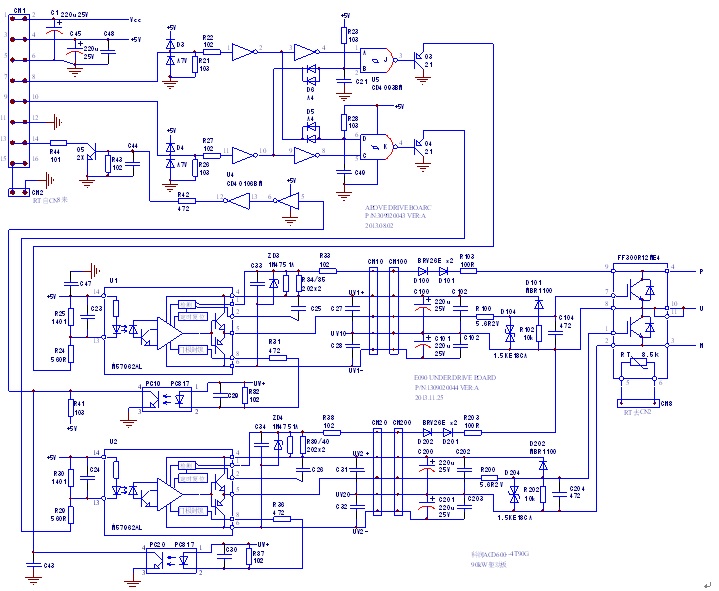

图2科润ACD600-90G驱动板的IGBT驱动电路

     M57962AL厚膜电路用于完成IGBT功率模块的开通和关断控制以及IGBT导通管的压降检测等。内部电源框图如图2所示。IGBT功率模块中含有检测传感器，OC报警信号由PC10和PC20光电耦合器发出，U4(非门)和U5(带非门)电路执行U+\U-脉冲信号的传输和互阻任务。

二、驱动板单独检修的步骤和方法

      这里以U1电路为例

     1、供电条件：为图1中的供电电路提供Vcc（约15V左右）电源；为图2中的脉冲传输电路提供5V电源。此时检测图1中电路的条件基本具备。
     2、检修电源：检测UV1+、VU1-、UV21+、VU21-驱动电路电源是否正常。如有异常，检修图1中的电路。
     3、信号条件：图2中的电路分为两部分：由U4和U5组成的脉冲传输电路和由U1（或U2）组成的驱动终结电路。
    (1)检测最终驱动电路：短接晶体管Q3的集电极，测量IGBT模块7/8脚由-11V变为+14V，说明驱动最终电路完好。
    (2)检测脉冲传输电路：暂时短接CN1端子3/4和7/8，"使 "U+信号输入，检测Q3的Vbe由0V变为0.7V，说明U4、U5脉冲电路的传输功能正常。
    (3)检测OC报警电路。PC10、U4、Q5等器件。在PC10的1/2脚施加10mA的恒定电流，或短接PC10的3/4脚，测量Q5的集成极与发射极之间的电阻，应从数百欧姆变为无穷大。
        如果上述测试正常，说明驱动板是好的，如果它在某一时刻检测到异常（对我的 "短路动作 "没有反应），那么就要对相关电路进行相应的测试。

    注意：在本次检修过程中，我们不能忽视对电解电容交流内阻的检查，同步测量IGBT模块脉冲端子的电压和电流，以保证检修的成功率。】
