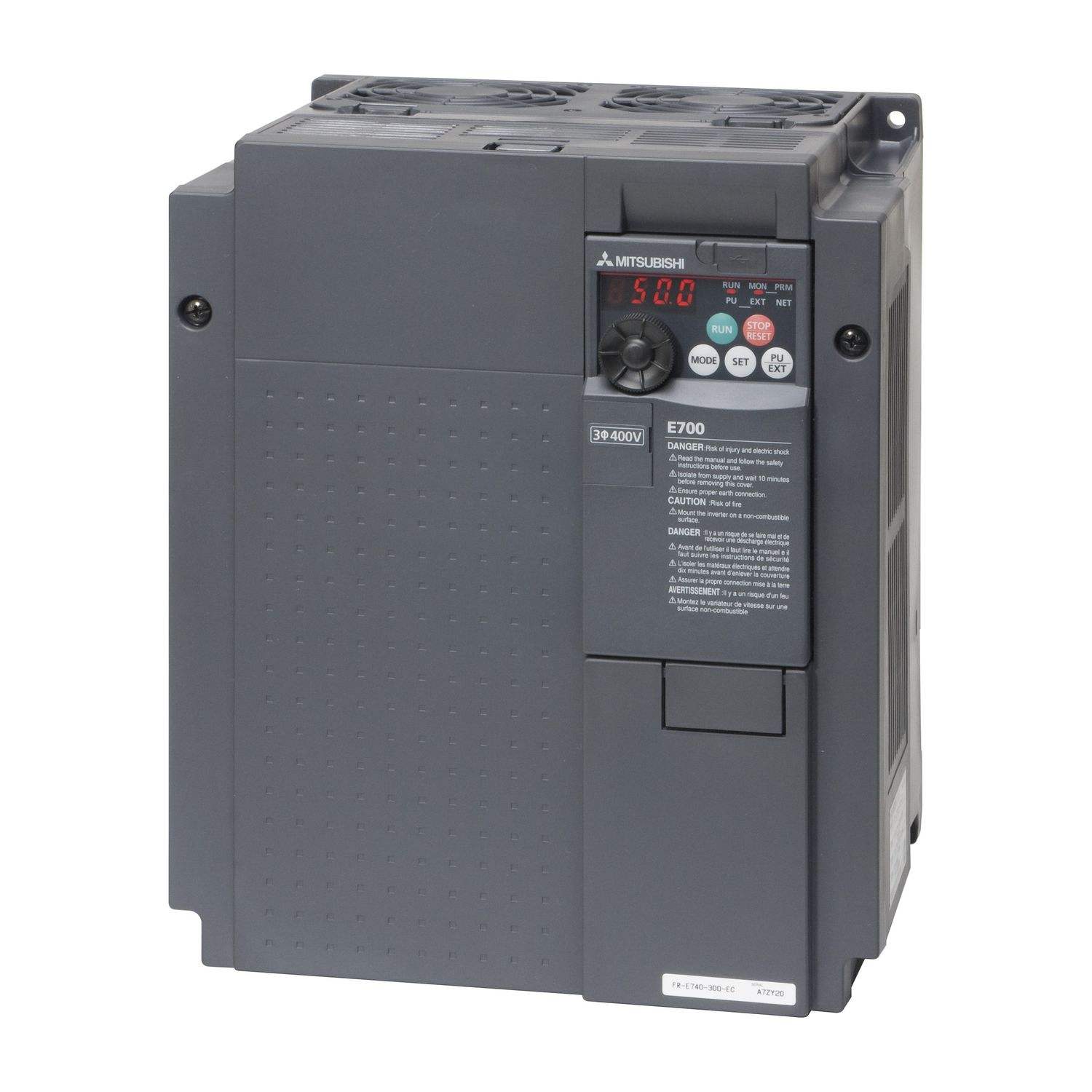

三菱变频器过载跳闸应该怎么维修？

    三菱变频器过载跳闸比较频繁的故障之一。过载故障包括三菱变频过载和电动机过载，可能是加速时间太短、直流制动量过大、电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长起动时间、检查电网电压等得以解决。平时看到过载现象，维修三菱变频器首先应该分析一下到底是电动机过载还是三菱变频器自身过载。一般来讲，电动机由于过载能力较强，只要三菱变频器参数表的电动机参数设置得当，一般不大会出现过载。而三菱变频器本身由于过载能力较差，很容易出现过载报警。我们可以检测三菱变频器输出电压、电流检测电路等故障易发点来一一排除故障。

三菱变频器过载的主要原因

1、机械负荷过重的主要特征是电动机发热，并可从显示屏上读取运行电流来发现。

2、三相电压不平衡引起某相的运行电流过大，导致过载跳闸，其特点是电动机发热不均衡，从显示屏上读取运行电流时不一定能发现（因显示屏只显示一相电流）。

3、误动作的三菱变频器内部的电流检测部分发生故障，检测出的电流信号偏大，导致跳闸。　

三菱过载的故障排除方法

1、检查电动机是否发热

　　如果电动机的温升不高，则首先应检查三菱变频器的电子热保护功能预置得是否合理，如三菱变频器尚有裕量，则应放宽预置值；如三菱变频器的允许电流已经没有裕量，不能再放宽，且根据生产工艺，所出现的过载属于正常过载，则说明三菱变频器的选择不当，应加大三菱变频器的容量，更换三菱变频器。这是因为，电动机在拖动变动负载或断续负载时，只要温升不超过额定值，是允许短时间（几分钟或几十分钟）过载的，而三菱变频器则不允许。如果电动机的温升过高，而所出现的过载又属于正常过载，则说明是电动机的负荷过重。这时，首先应考虑能否适当加大传动比，以减轻电动机轴上的负荷。如能够加大，则加大传动比；如果传动比无法加大，则应加大电动机的容量。

2、检査电动机侧三相电压是否平衡

　　如果电动机侧的三相电压不平衡，则应再检查三菱变频器输出端的三相电压是否平衡，如也不平衡，则问题在三菱变频器内部，应检查三菱变频器的逆变模块及其驱动电路。

　　如三菱变频器输出端的电压平衡，则问题在从三菱变频器到电动机之间的线路上，应检査所有接线端的螺钉是否都已拧紧。如果在三菱变频器和电动机之间有接触器或其他电器，则还应检査有关电器的接线端是否都已拧紧，以及触点的接触状况是否良好等。

　　如果电动机侧三相电压平衡，则应了解跳闸时的工作频率：如工作频率较低，又未用矢量控制（或无矢量控制），则首先降低U/F比；如降低后仍能带动负载，则说明原来预置的U/F比过高，励磁电流的峰值偏大，可通过降低U/F的比值来减小电流；如果降低后带不动负载了，则应考虑加大变频器的容量；如果变频器具有矢量控制功能，则应采用矢量控制方式。

3、检查三菱变频器是否误动作

在经过以上检查均未找到原因时，应检查是不是误动作。判断的方法是在轻载或空载的情况下，用电流表测量三菱变频器的输出电流，与显示屏上显示的运行电流值进行比较，如果显示屏显示的电流读数比实际测量的电流大得较多，则说明三菱变频器内部的电流测量部分误差较大，“过载”跳闸有可能是误动作。
