汇川高压变频器HD9X系列维修调试流程

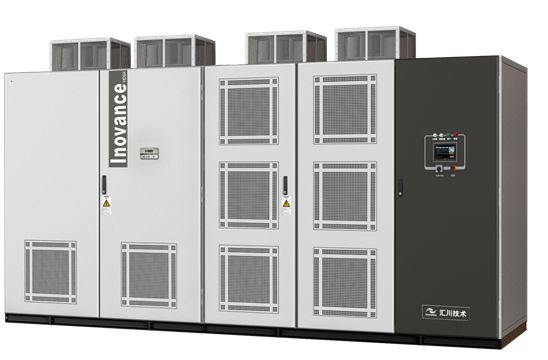

汇川HD9x系列高压变频器为功率单元级联型结构，采用高性能矢量控制技术，最高输出电压等级13.8kV，具有控制性能优良、可靠性高等优点。可满足现代工业对大中型风机、泵类通用机械的节能以及工艺调速的需求，广泛应用于电力、冶金、矿山、建材、石化、市政等行业。我们在汇川高压变频器HD9X系列维修工作中，也经常需要进行调试，下面我们来简单介绍下大概流程，希望对大家有所帮助。
1、准备工作：
1.1、了解客户现场状况，包括控制电是否准备好，控制柜接线是否接好，高压电线是否接好是否可以上电，以及协调调试时间，入场证、安全帽等需要准备的东西是否需要；
1.2、下载调试整机图纸（打开OA，点击应用地图，打开下方的CRM，然后找到大传动-订单处理里的图纸库，从里面进行搜索即可）
下载完成后，主要关注以下几点：
（1）整机属于那个系列，容量是多少；
（2）旁路柜内置还是外置，手动还是自动，如何操作；
（3）看系统单线图有哪里和之前图纸有所不同的地方，搞清楚为什么；
（4）看旁路柜电源来源；
（5）用户接口板和X4端子排上用户都需要哪些端子，功能如何设置。
2、调试前检查工作：
2.1、检查控制电接线、高压电接线是否正确，电机线暂时不接，检查是否接地；
2.2、检查变频器内部是否有异物，单元螺钉是否拧紧，光纤是否插牢；
2.3、检查分合闸能否正常操作，检查行程开关，柜门开关是否正常；
2.4、整机铭牌拍照，单元铭牌拍照，控制柜各单板拍照，变压器铭牌拍照；
2.5、调试过程中有任何问题都及时记录（包括客户反映的问题）。
3、调试流程：
3.1、首先上控制电，依次闭合QF1、QF2、QF3、QF4，检查风机转向是否正确（拿纸挡在单元柜前，看纸是被吸合还是吹走），验证急停，就地/远程转换开关逻辑是否正确；
3.2、分合隔离开关，检查指示灯是否正确（旁路柜需要接电的在此之前先接线）；
3.3、登录售后级账户，端子功能对比设置（主要包括：F0组变频器基本参数、F1电机参数、DIF4组、DOF5组、F8辅助功能整机旁路、F9单元旁路、A6组模拟量输出）；
3.4、DO1和DO2置反检查继电器是否正常吸合和关断；
3.5、与客户沟通进行试验位分合闸联锁试验，DO1取反验证是否跳闸，DO2取反验证能否合闸，急停是否跳闸；
3.6、与客户沟通准备进行高压无载实验（确保电机线脱开，且绝缘），将电机参数F0-01设置为3，VF厂家测试模式，旁路柜闭合变频隔离开关，远离变压器，上高压电，上电完成后，变频器首先会进行自检，自检完成后，断开QF1检查双电源风机转向，没有问题后，频率从5HZ逐渐上升至50HZ并且逐步下降检查压频比是否正常（并且拍照记录）。无误后，再次验证合闸和跳闸信号；
3.7、急停断开高压电，10min后，连接电机线，将电机参数F0-01设置为2，SVC模式，旁路柜切换至工频模式，与客户沟通准备进行高压空载工频实验，远离变压器，上高压电，检查电机转向是否正确；
3.8、断开高压电，10min后，旁路柜切换至变频模式，与客户沟通准备进行高压空载变频实验，远离变压器，上高压电，自检完成后，进行静态辨识（F1-37=1），辨识完成后，频率给5HZ，检查电机转向，正确无误后，逐步上升至50HZ并且逐步下降检查压频比是否正常（并且拍照记录）。最后验证停止功能；
3.9、断开高压电，10min后，与客户沟通准备进行高压带载变频远程控制实验，远离变压器，上高压电，自检完成后，模拟量给定速度，逐步上升（拍照记录），对比模拟量给定与接收的偏差，并且验证远程启停等功能；
3.9、急停断高压电，连接联轴器，10min后，与客户沟通准备进行高压带载变频实验，远离变压器，上高压电，自检完成后，频率给5HZ，检查负载运行是否正常，正确无误后，逐步上升至50HZ并且逐步下降检查压频比是否正常（并且拍照记录）；
3.10、检查单元状态，变压器温湿度等，拍照记录电机基本参数和用户更改参数；
3.11、与客户沟通是否关机，指导客户简单操作，最后退出售后级。
文章来源于网络 版权归原作者
