一、开关电源电路概述
变频器中的开关电源电路,其核心作用是为整机控制电路提供稳定的工作电压。一旦该电路出现故障,变频器便无法正常运行。因此,深入理解开关电源电路的工作原理及掌握其维修方法显得尤为重要。
变频器中的开关电源电路的作用,不仅是为整机提供稳定电压,更是其正常运行的关键。一旦这个电路发生故障,可能导致整个系统无法工作。这强调了我们理解其工作原理的重要性,并掌握维修方法的必要性。


开关电源电路负责输出24V、15V、-15V、5V等多种直流工作电压。具体来说,CPU及其附属电路、控制电路以及操作显示面板需要稳定的+5V电压支持;而电流、电压、温度等故障检测电路和控制电路则依赖±15V电压进行工作。此外,控制端子和工作继电器线圈需要24V电压驱动,而驱动电路则需要约22V的电压输入。这些供电电压经过稳压电路的处理,转化为+15V和-7.5V的正负电源,进一步为IGBT逆变输出电路提供必要的激励电流。
二、小功率变频器开关电源电路结构
小功率变频器的开关电源电路,采用的是“直流一交流一直流”的逆变方式。它首先将高压直流电压经过开关管的通断控制,转换为脉冲宽度可调的脉冲电压,随后通过整流电路将脉冲电压整流成变压器控制电路等所需的各种低压直流电。接下来,我们将深入剖析小功率变频器开关电源电路的详细结构及其工作原理。
小功率变频器的开关电源电路,涵盖了多个关键组件,包括开关振荡电路、整流滤波电路、稳压控制电路以及保护电路等,共同构成了其完整的电路系统。这些部分协同工作,以提供稳定电压。

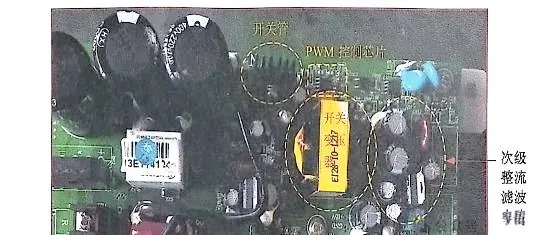

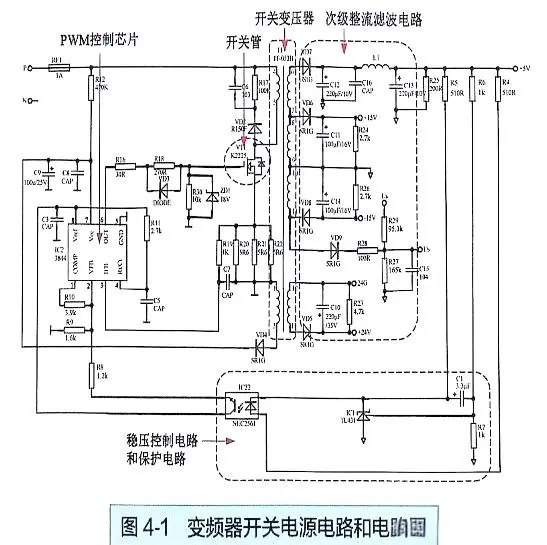

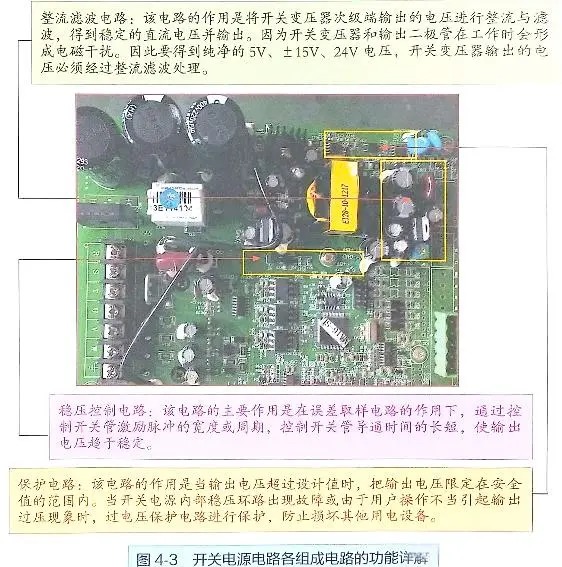

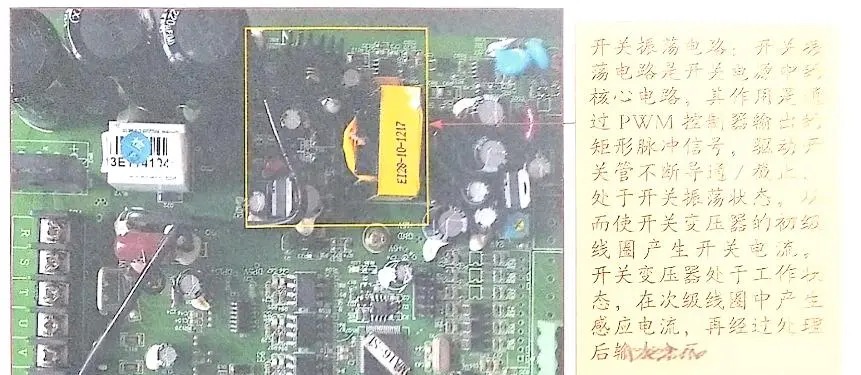

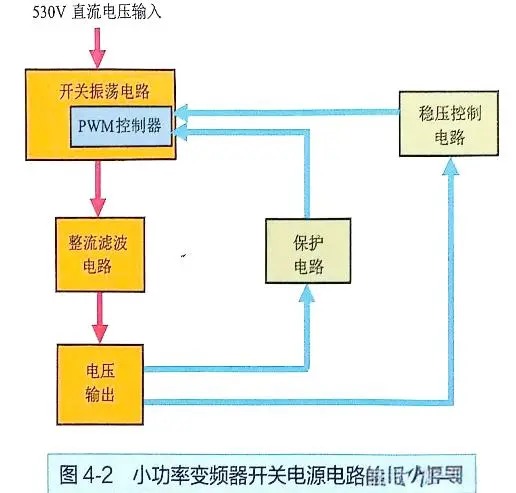

图4-3展示了小功率变频器开关电源电路中各组成电路的详细功能。其中,开关振荡电路作为核心,负责接收PWM控制器发出的矩形脉冲信号,进而驱动开关管进行导通与截止的循环,即开关振荡。这一过程导致开关变压器初级线圈中产生开关电流,使变压器进入工作状态,并在次级线圈中感应出电流。经过进一步处理后,这些感应电流被转换为所需的输出电压。

在小功率变频器的开关电源电路中,供电电源通常来自以下几种途径。供电来源包括整流电路、滤波电容器及电源输入端,不同设计提供灵活高效的供电路径。

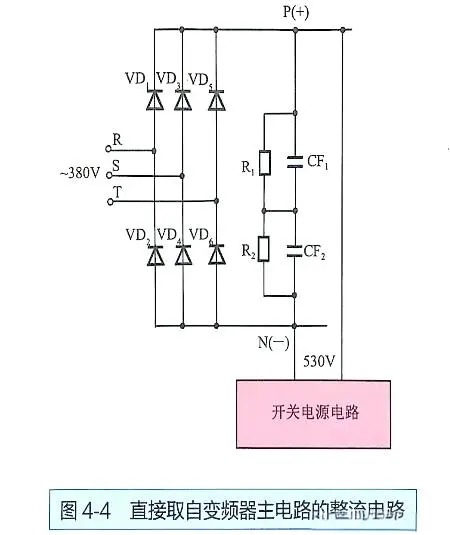

当380V交流电通过变频器的R、S、T电源输入端进入主电路后,会经过整流电路和直流滤波电路的处理,最终转化为约530V的高压直流电。部分变频器的开关电源电路便是直接从这530V直流电中获取供电,而变频器制造商通常会在获取直流电的端口上标明P端(+)和N端(-)。

在某些小功率变频器中,开关电源电路的供电并非直接来自整流电路,而是取自主电路中的直流滤波电路。这里,滤波电容器扮演着关键角色,它储存了整流电路转化来的高压直流电,并为开关电源电路提供稳定的供电。这种设计使得变频器在供电方面更加灵活和高效。

在某些小功率变频器中,开关电源电路的供电并非来自滤波电容器,而是直接从电源输入口获取。具体来说,就是从R、S、T输入端子中的任意两相上取电。
