通力电梯3000S现场变频器调试全解析
通力电梯3000S MINI SPACE KDL32变频器现场调试全解析
型号：通力3000S MINI SPACE，专为小机房设计
变频器：采用KDL32型号，性能稳定可靠
由于变频器主板损坏，我们进行了新板的更换。然而，更换后缺乏相应参数，因此需要重新进行调试，以确保电梯的安全与顺畅运行。接下来，我们将详细解析变频器现场调试的整个过程。
【 新板更换与初始设置 】
-

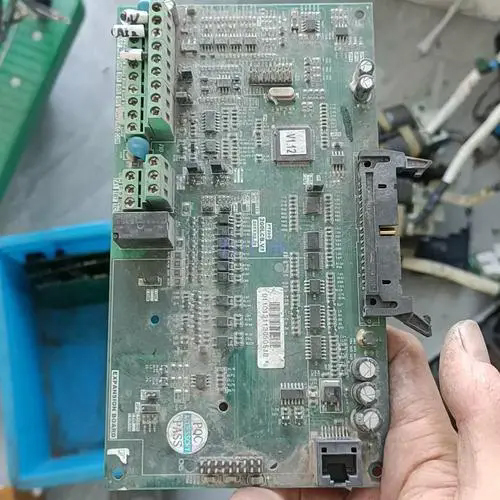

由于变频器主板损坏且无法修复，我们进行了新板的更换。
-
安装新板后，送电并观察主控板指示灯“V3F OK”，若正常点亮则表明新变频器主板工作正常。
【 参数复制与版本检查 】
1.由于现场有三台群控电梯，且型号相同，因此可以参照旁边一台电梯的参数进行调试。
2.参考同型号电梯参数进行调试，并检查变频器版本，确保一致性。
3.在调试前，需预先抄录旁边无故障电梯的6菜单参数。
4.只需进入变频器的菜单“6”，因为其他功能保持不变。
1.进入6菜单后，首先检查版本是否与原先一致。接着进入6-95，将值设为0以取消参数锁定。
2.选择正确的马达类型以自动设置剩余参数。按照旁边电梯的参数逐一输入，并特别检查电机参数。
3.在输入过程中，需要通过学习调整某些参数，如在6-62中，该参数需通过学习才能确定，且在学习前必须设为0。
1.确认旋转变压器角度与编码器极性，在角度学习前，需确认旋转变压器的角度与旋转方向一致。
2.进入6-75观察角度变化，若数值增加则方向正确，否则需调整6-63的参数。
3.学习成功后，运转电梯确保能正常启动走车，注意倒溜现象可能是称重自学习未完成。
1.进行电梯称重自学习和井道自学习，确保电梯在各种状态下的安全运行。
2.在最底层空轿厢状态下，进入菜单6-74将值设为-1进行称重清零。
4.完成称重自学习后，即可进行井道自学习。将轿厢开至最底层撞限位停止后，确认相关灯点亮状态正常。
以上即为变频器现场调试的全过程总结。在经过电机角度学习、称重学习及井道自学习后，电梯便可进行快车运行。
