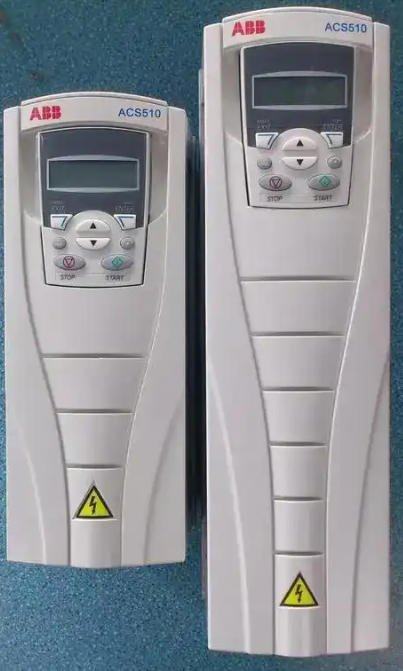

手把手教你ABB ACS510变频器恒压供水参数设置、调试与故障解决

引言：ABB ACS510变频器以其高可靠性、智能化功能及节能特性，广泛应用于恒压供水系统。本文结合实际调试经验与官方技术文档，详细阐述其参数设置、调试流程及常见故障解决方案，帮助用户实现高效稳定的供水控制。

一、基本参数设置

1. 控制模式与宏配置

参数9902（应用宏）：设置为6（PID宏），启用恒压供水闭环控制模式。

参数10.02（启动/停止控制）：设为1（DI1端子控制），通过外部信号启停变频器。

参数16.01（启动允许信号）：设为0（无需外部允许信号），简化启动逻辑。

2. 频率与电压范围

参数2007（最小频率）：设为0Hz，防止水泵低频运行导致过热。

参数2008（最大频率）：设为50Hz，匹配水泵额定转速。

参数9905（额定电压）：根据电机铭牌设置（通常380V）。

3. 模拟信号配置

电压型传感器：接端子4（+10V）、5（AI1）、6（AGND），跳线J1的AI2拨至左侧。

电流型传感器：接端子5（AI1）、6（AGND），跳线J1的AI2拨至右侧。

参数40.16（反馈信号源）：设为AI1，对应压力传感器输入。

二、PID参数设置与调试

1. PID参数配置

比例系数（P）（参数40.01）：初始值建议10%~30%，过大易导致振荡。 - **积分时间（I）**（参数40.02）：初始值5~20秒，用于消除静差。 - **微分时间（D）**（参数40.03）：通常设为0（恒压供水中较少使用）。

2. 压力设定与校准

参数40.11（目标压力值）：按实际需求设置（如0.4MPa对应压力表满量程的50%）。

实时反馈校准：通过参数01.30观察实际压力反馈值，动态调整40.11至目标压力匹配。

3. 休眠功能配置

参数4022（休眠模式）：设为7（内部触发），启用节能模式。

参数4023（休眠频率）：设为20Hz以下（如15Hz），当运行频率低于此值时变频器进入休眠。

三、一拖多泵系统配置

1. 硬件接线

主泵与辅泵控制：

- 主泵接继电器RO1，辅泵接RO2、RO3，通过DI6端子联锁控制。

- 压力传感器信号统一接入AI1端子，确保反馈一致性。

2. 参数设置

参数99.02：设为15（SPFC控制宏），支持多泵联动。

参数81.17（辅机数量）：设为2（若系统为三泵配置）。

参数81.27（电机数量）：设为3，匹配实际泵组。

四、常见故障现象与解决方案

1. 故障代码5011（控制源冲突）

现象：变频器显示5011，无法启动。

原因：多个控制源（如面板与DCS）同时发送启动信号。

解决：切换至手动模式（LOC），按STOP键复位后重新启动。

2. 输出频率为0但电流过高

现象：频率显示0Hz，电流达38A（远超额定值）。

原因：逆变模块损坏导致缺相或三相不平衡。

解决：立即停机，检查变频器逆变回路并送修。

3. 压力波动或无法达标

原因：

- 传感器安装位置不当（如靠近水泵出口）。

- 管路漏气或泵扬程不足。

解决：

- 传感器移至直管段，远离水流扰动。

- 检查泵铭牌扬程，排气并确保供水充足。

4. 休眠状态提示2018

现象：面板显示2018，水泵停止运行。

原因：用水量低于阈值，触发休眠模式。

解决：无需处理，此为正常节能状态；若需禁用，调整参数4023（休眠频率）至更低值。

5. 模拟信号控制失效

现象：PLC发送信号但频率无响应。

原因：EM232模块信号线接反（如I0接AGND）。

解决：校正接线（I0→AI1，M0→AGND）。

五、调试流程与注意事项

1. 调试步骤

硬件检查：确认电源、传感器、继电器接线正确，接地可靠。

空载测试：手动模式启动，观察电机空载运行状态。

闭环调试：启用PID宏，逐步调整P、I参数至压力稳定。

多泵联调：测试辅泵切换逻辑，确保压力平滑过渡。

2. 注意事项

安全防护：调试前断开主电源，避免带电操作。

散热管理：定期清理变频器散热片，防止灰尘堆积导致过热。

参数备份：调试完成后保存参数至变频器存储单元，便于故障恢复。

六、结论

ABB ACS510变频器在恒压供水系统中的高效运行依赖于精确的参数配置与科学的调试流程。通过合理设置PID参数、优化多泵联动逻辑，并结合故障排查经验，可显著提升系统稳定性与能效。建议用户参考ABB官方手册（如ACS510技术指南）并结合实际工况灵活调整，以实现最佳控制效果。
